はじめに
コンクリートバッチ処理装置のセンサーを交換する際、精密な校正は単なるベストプラクティスではなく、混合精度、コンプライアンス、および運用効率を維持するために不可欠です。このガイドは、プラントオペレーターおよび品質管理チームに、センサー設置後の測定の完全性を回復するための、現場でテストされたプロトコルを提供し、環境準備、校正の実行、およびASTM規格の検証をカバーします。
センサー交換後の装置精度の確保
センサーの交換は、バッチ処理システムの繊細な均衡を崩します。重量測定のわずかなずれでさえ、コストのかかるバッチの失敗や構造的な不適合につながる可能性があります。
不適切な校正の主なリスク：
- 材料の無駄：骨材の過剰または過小投与が2％の場合、原材料費が年間18,000ドル増加する可能性があります（平均プラントのスループットに基づく）。
- 規制上のリスク：ASTM C94/C94M-22は、セメントスケールに±1％の精度を義務付けています。
- 装置への負荷：校正されていないロードセルは、ミキサーブレードへの機械的ストレスを増加させます。
一部のプラントが毎月校正を繰り返す一方で、他のプラントが四半期にわたって問題なく稼働する理由を疑問に思ったことはありませんか？違いは、手順の厳密さにあります。
校正の準備：環境およびツールの要件
1. 運転環境の安定化
- 温度制御：校正前4時間、50〜90°F（10〜32°C）を維持します。熱膨張により金属部品が変化します。
- 振動の隔離：テスト中は、ガーウェイコンクリートミキサーなどの隣接する装置を一時停止します。
- 表面の水平出し：機械工用レベルを使用して、0.1°未満の傾斜を確認します。
2. 校正ツールの収集
| ツール | 目的 | 許容誤差基準 |
|---|---|---|
| 認定テストウェイト | スパン校正 | NISTクラスF以上 |
| デジタルマルチメーター | 信号検証 | ±0.5％の読み取り値 |
| シムストック | ロードセルアライメント | 0.001インチ厚のバリエーション |
プロのヒント： 5,000ポンドを超えるテストウェイトがないプラントでは、事前に計量されたバルク材料を使用した代用方法を使用してください。
段階的なスケール校正プロトコル
フェーズ1：ゼロ校正
- すべての材料を排出：ホッパーを完全に空にし、残留粒子も含む。
- インジケーターをリセット：メーカーの風袋引きシーケンスに従います（通常は3〜5秒間保持）。
- ゼロ安定性を確認：容量の0.1％を超える変動は、機械的な問題を示します。
フェーズ2：スパン校正
- スケール容量の25％、50％、75％、および100％の増分でテストウェイトを適用します。
- 各ポイントでの偏差を記録します。ASTMはセメントに±1％、混和剤に±0.5％を許可しています。
- すべてのポイントが許容誤差内に入るまで、HMIを介して校正定数を調整します。
視覚的な比喩： 校正をギターのチューニングと考えてください。各弦（ロードセル）は、各フレット（重量増分）で調和する必要があります。
システムパフォーマンスの検証
材料固有のスケール用のテスト手順
骨材スケール：
- テスト方法：事前に計量された2,000ポンドのバッチを使用した動的材料フローテスト。
- 合格基準：ベルトスケールと静的ウェイトブリッジ間の変動が≤1.5％。
液体添加剤スケール：
- テスト方法：校正された流量計を使用した質量/体積相関。
- 重要なチェック：トランスデューサーラインに気泡がないことを確認します。
ASTM準拠の文書化
校正書類を作成し、以下を含めます。
- 各テストフェーズの日付/時刻スタンプ
- 交換されたセンサーとテストウェイトのシリアル番号
- 技術者の署名入り校正証明書の印刷物
結論と実行可能な次のステップ
センサー交換後の校正は一度限りのイベントではなく、精密メンテナンスサイクルの最初のステップです。これらの実践を実装してください。
- 毎週の検証：月曜日の最初のバッチの前にゼロバランスをスポットチェックします。
- 四半期ごとの監査：ガーウェイ装置のサービス間隔に合わせた完全な再校正。
- トレーニングの強化：CMMSに校正SOPを文書化します。
校正をコンプライアンスチェックボックスではなく、主要な生産パラメータとして扱うことにより、プラントは、十分な運用と業界をリードする精度を分ける「1％未満のバッチ変動」を達成できます。
お探しの製品：

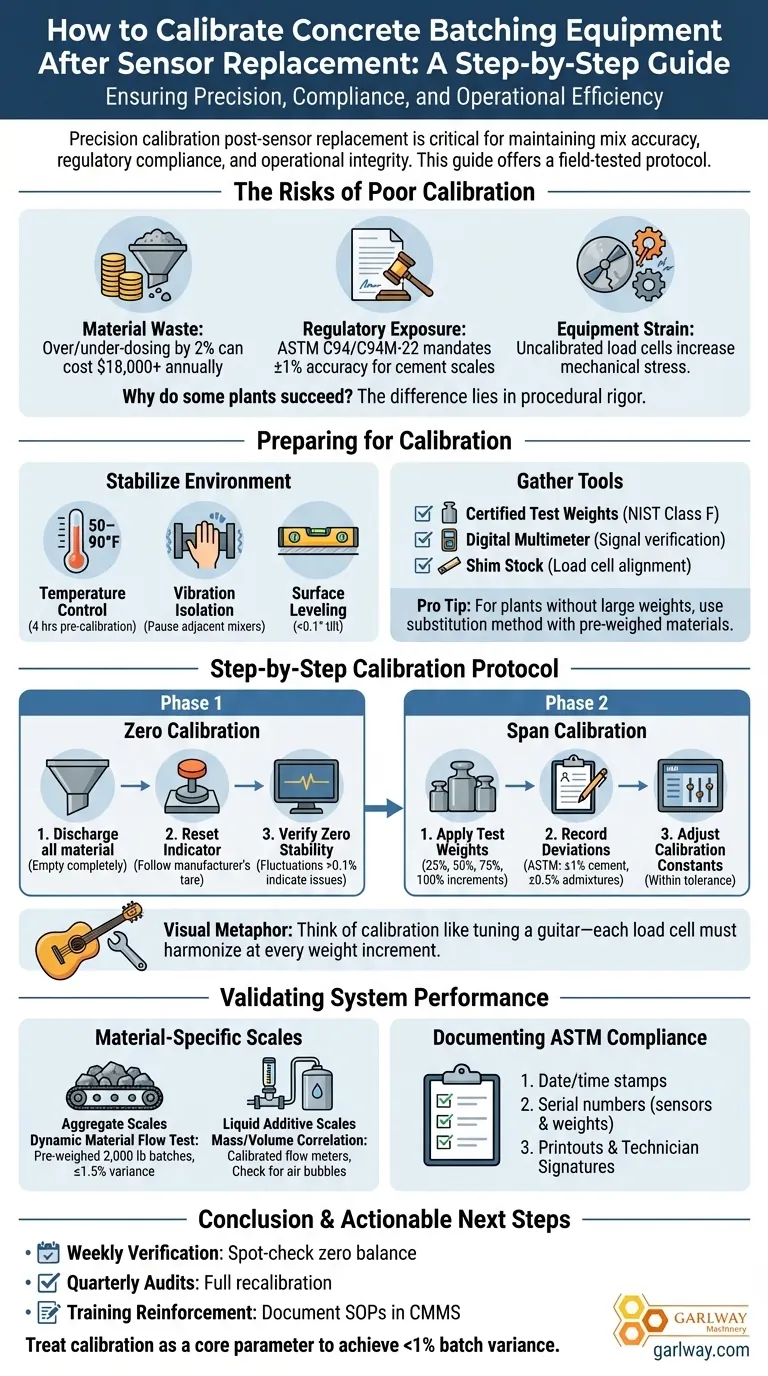

ビジュアルガイド
