適切なウインチの選択は、単に牽引力だけではありません。技術的能力と現実世界の要求を一致させることが重要です。海洋デッキシステムの構成であれ、鉱業の運搬装置の改造であれ、負荷ダイナミクス、環境ストレス、デューティサイクルを理解することは、最適なパフォーマンスと安全性を確保します。このガイドでは、業界標準と実践的なケーススタディに基づき、運用シナリオを正確な技術要件に落とし込みます。
作業条件分析における主要な要因
負荷ダイナミクスと重量計算
ウインチは静的な重量以上のものを処理する必要があります。以下を考慮してください。
- ピーク負荷と持続負荷：急激な衝撃（例：立ち往生した車両の回収）は、静的な吊り上げよりも高い破断強度を必要とします。
- 角度調整：30°の牽引角度は実効負荷を15%増加させます。これを作業負荷制限（WLL）に組み込んでください。
- ケーブル/ロープの選択：合成ロープは腐食しやすい環境で優れており、鋼ケーブルは鉱業での摩耗に耐えます。
定格3トンのウインチが3トンの負荷で故障する理由を疑問に思ったことはありませんか？動的な力と角度は、しばしば隠れた応力増倍因子を生み出します。
環境ストレスと材料適合性
- 極端な温度：油圧ウインチ（-50°Cから+100°Cで動作）は、北極や鋳造所などの環境では電動モデルよりも優れた性能を発揮します。
- 湿気と腐食：海洋グレードのウインチには、ステンレス鋼部品と密閉型モーターが必要です。
- ほこり/破片：鉱業用途では、粒子状物質の侵入を防ぐためにIP67定格のエンクロージャが必要です。
デューティサイクルと頻度要件
ウインチの種類を使用パターンに合わせます。
- 断続的な使用：電動ウインチは、時折の回収作業には十分です。
- 連続運転：油圧システムは、コンベアベルトの張力のような24時間年中無休の運用での過熱を防ぎます。
技術仕様のマッピング
破断強度と作業負荷制限（WLL）
- 安全率：ISOは、ケーブルに対して3:1の比率（破断強度対WLL）を義務付けています。一部のハウジング設計では4:1を使用しています。
- 実世界の制限：メーカーの「最大牽引力」定格は、理想的な条件を想定していることがよくあります。現場での信頼性のために20%削減してください。
電源の適応性
- 電動ウインチ：コンパクトで設置が簡単ですが、バッテリー容量に制限があります。
- 油圧ウインチ：既存の機械の動力（例：掘削機の油圧回路）を活用して、重作業を実行します。
油圧ウインチをマラソンランナー（長時間の安定したパワー）と見なし、電動モデルを短距離スプリンターと見なしてください。
用途別の安全率比
| 用途 | 最小安全率 | 根拠 |
|---|---|---|
| 人員の吊り上げ | 5:1 | 人間の安全のための冗長性 |
| 海洋曳航 | 3:1 | 波による衝撃を考慮 |
| 建設 | 4:1 | コストと信頼性のバランス |
実装ケーススタディ
海洋デッキウインチ構成
課題：フェリーが、海水中で信頼性の高いアンカーハンドリングを必要としていました。
ソリューション：
- 8トンのWLL（24トンの破断強度）を備えた油圧ウインチ。
- 腐食に強いステンレス鋼ドラムと合成ロープ。
- 旅客船のコンプライアンスのための4:1安全率。

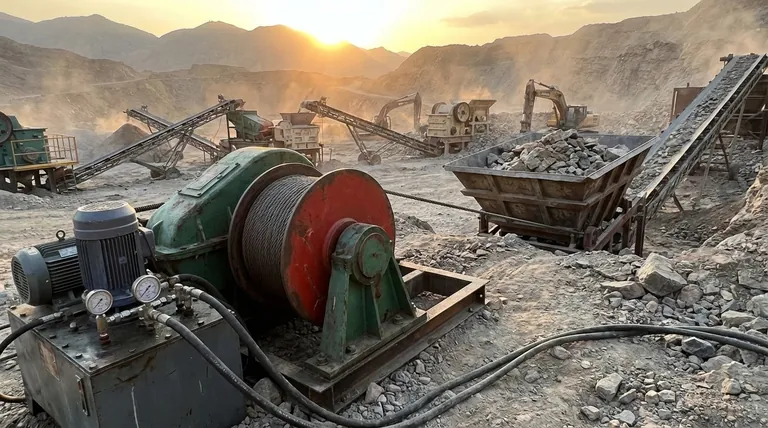

鉱業運搬システム改造
課題：電動ウインチが12時間のシフト中に過熱しました。
ソリューション：
- 10トンの容量を持つGarlway油圧ウインチに切り替えました。
- サイトの既存の油圧ユニットと統合しました。
- 連続運転能力により、ダウンタイムを60%削減しました。
結論：ウインチ選択のための実行可能なステップ
- 運用需要の監査：負荷のピーク、環境の危険、デューティサイクルをマッピングします。
- 安全マージンを優先する：ISO安全率を絶対に妥協しないでください。
- 目的に合った動力のマッチング：耐久性には油圧、シンプルさには電動。
ウインチは産業運用の縁の下の力持ちであり、山を動かし、船を固定し、作業員を安全に保つツールです。シナリオを体系的に仕様に落とし込むことで、最も重要な場所での信頼性を確保できます。
最も過酷な条件に適応するウインチが必要ですか？Garlwayの頑丈でシナリオエンジニアリングされたソリューションの範囲をご覧ください。

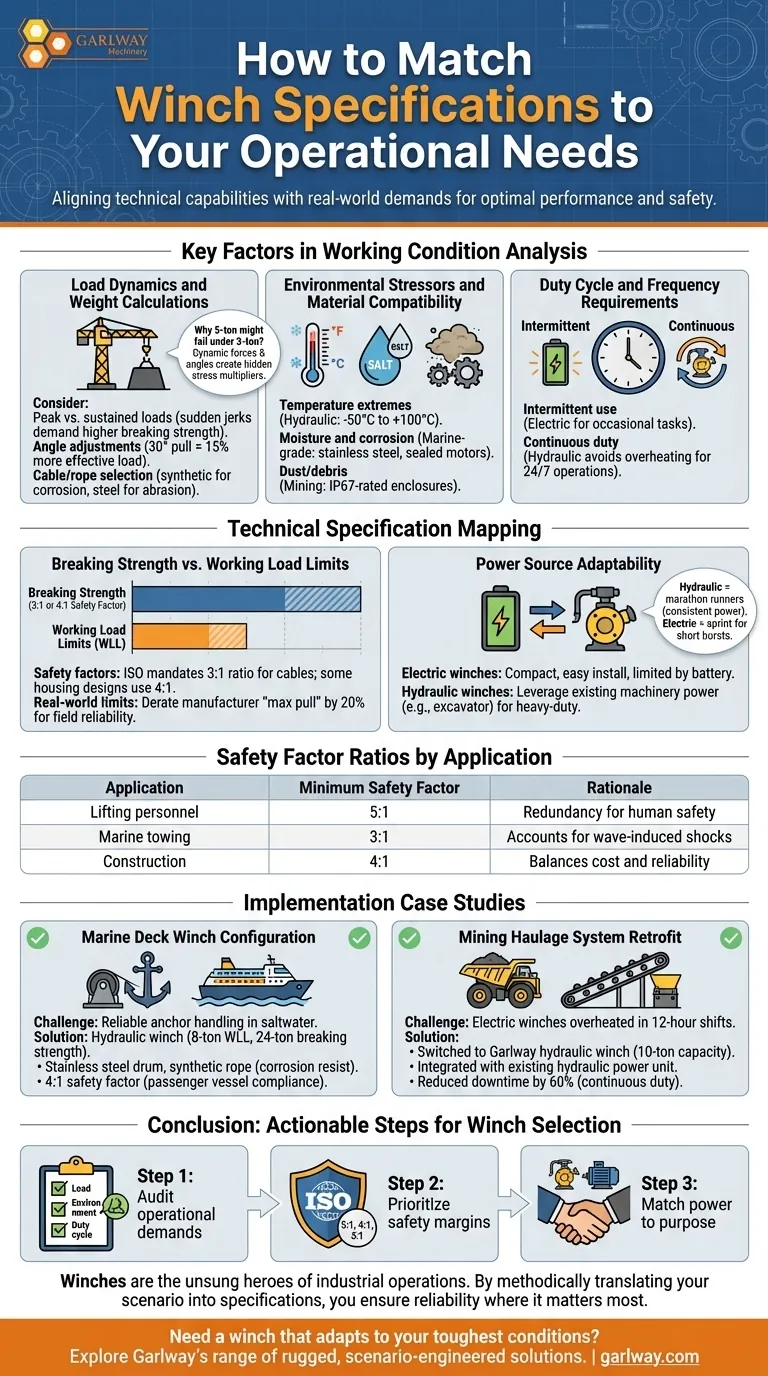

ビジュアルガイド
