最初の巻き取りの原理：ウインチ力の直感に反する物理学

一定の力という幻想

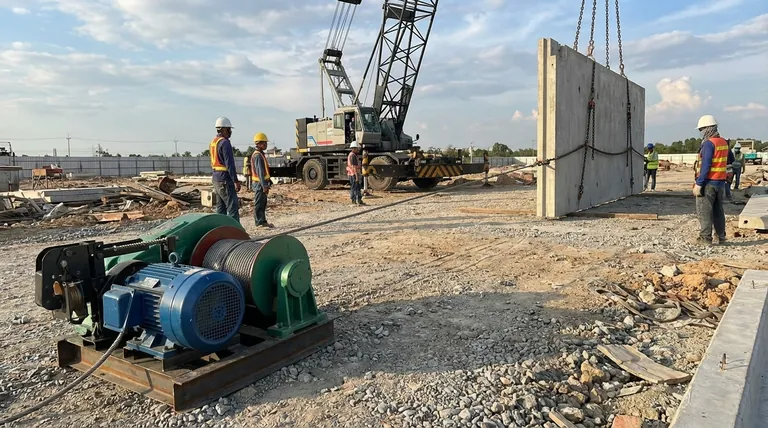

建設現場を想像してみてください。数トンもの重さがあるプレキャストコンクリートパネルを正確に配置する必要があります。作業員は頑丈な電動ウインチをセットアップします。モーターが唸り、ドラムが回転し始め、パネルがゆっくりと、しかし計り知れないほどの力で前進します。

パネルが目的地に近づくにつれて、速度が上がっているように見えます。作業員は進歩を感じます。しかし、ここに危険で、非常に直感に反する真実があります。ウインチのケーブルがドラムに巻き取られ、負荷が速く動くにつれて、ウインチ自体の力は弱くなっているのです。

私たちの心は、機械の出力を一定だと仮定しがちです。ボタンを押せば、一貫した結果が得られると期待します。この心理的な近道は、ウインチの場合には通用しません。なぜなら、ウインチの力は固定された数値ではなく、動的な変数だからです。

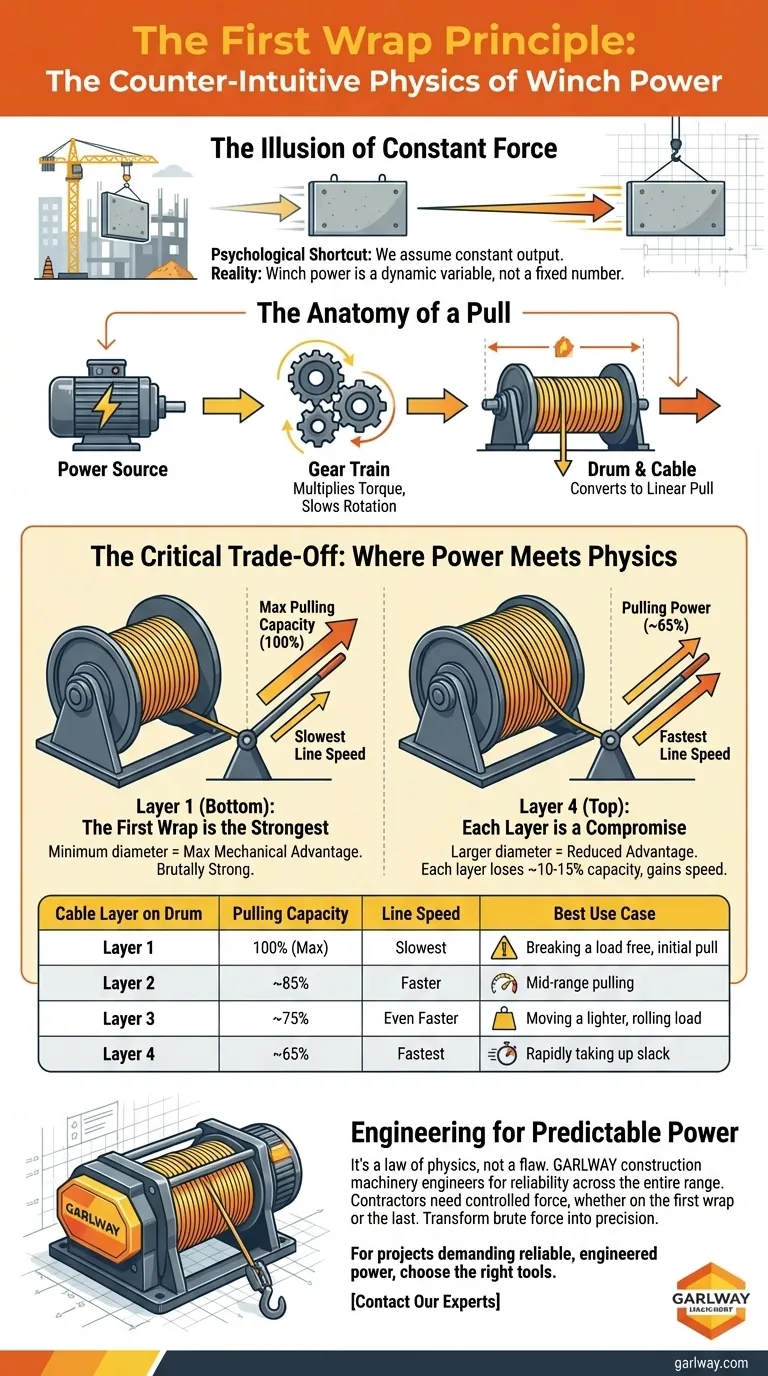

牽引の仕組み

ウインチは、回転エネルギーを強力な直線運動の力に変換する、機械的なシンプルさの傑作です。その優雅さは、いくつかの主要なコンポーネントの相互作用から生まれています。

動力源：初期の高速・低トルクの回転を提供する電気モーターまたは油圧モーター。
ギアトレイン：力の増幅の中心です。モーターの回転を劇的に遅くしますが、その過程でトルク（回転力）を大幅に増加させます。
ドラムとケーブル：ドラムはこの高トルクの回転を受け取り、ケーブルを巻き取り、反対側で巨大な牽引力を生み出します。

このシステムは、小さく管理しやすい入力を、人間の力をはるかに超える物体を動かすことができる出力に変換するように設計されています。しかし、魔法であり、誤解の原因でもあるのは、ドラム部分で起こることです。

重要なトレードオフ：力が物理学と出会う場所

ウインチの定格容量（引っ張ることができる最大重量）は、あらゆる状況での性能を保証するものではありません。その数値は、ほとんどの場合、特定の条件、つまり空のドラムにケーブルが1層だけ巻かれている状態を指します。

最初の巻き取りが最も強力

ウインチドラムをてこ（レバー）と考えてください。ケーブルの引っ張りはドラムの外縁に作用し、中央の回転力に抵抗します。

ドラムにケーブルが1層だけ巻かれている場合、実効直径は最小になります。これにより、ギアトレインは可能な限り最大の機械的利点を得ることができます。増幅されたトルクのすべてが中心からの最短距離に適用されるため、ケーブルにかかる直線的な牽引力が最大になります。

遅いですが、非常に強力です。

各層は妥協

ドラムにケーブルがさらに巻き取られるにつれて、各新しい層は実効直径を増加させます。これにより、牽引の物理学が2つの重要な方法で変化します。

牽引力の低下：直径が大きくなると、機械的利点が減少します。モーターとギアは、同じ牽引力を発揮するために、より一生懸命働かなければならなくなります。ケーブルの層が1つ増えるごとに、ウインチは牽引能力の10〜15％を失う可能性があります。
線速度の増加：直径が大きくなると、ドラムの1回転でより長いケーブルが引き込まれます。負荷はより速く動きます。

これにより、すべてのオペレーターが理解しなければならない基本的なトレードオフが生じます。

ドラム上のケーブル層	牽引能力	線速度	最適な用途
層1（最下層）	100％（最大）	最も遅い	負荷の解放、初期牽引
層2	約85％	より速い	中間距離の牽引
層3	約75％	さらに速い	軽量の転がり負荷の移動
層4（最上層）	約65％	最も速い	緩みの迅速な解消

予測可能な力のエンジニアリング

この原理は設計上の欠陥ではなく、物理法則です。平均的なツールとプロフェッショナルなツールの違いは、この原理がどのように管理され、伝えられ、そしてエンジニアリングされているかです。

忙しい建設現場では、推測に時間を費やす余裕はありません。負荷の下で予測どおりに機能する機器が必要です。これがGARLWAY建設機械の背後にあるエンジニアリング哲学です。当社のウインチは、単に強力なだけでなく、運用範囲全体で信頼性が得られるように設計されています。私たちは、請負業者が最初の巻き取りであろうと最後の巻き取りであろうと、信頼できる制御された力を必要としていることを理解しています。

ウインチの物理学を理解することは、それを蛮力の道具から精密な道具へと変えます。それは、最初の、頑固な牽引のために最大のトルクが必要なときと、仕事を効率的に完了するためにその力を速度に交換できるときを知ることです。
