ウインチは橋梁架設にどのように役立ちますか？制御された牽引力による橋梁設置の加速

その核心において、ウインチシステムは、事前に構築された橋梁セグメントを水平方向に隙間を越えて滑らせ、最終的な位置に設置するために必要な、巨大で高度に制御された牽引力を提供します。この建設技術は「段階的架設」とも呼ばれ、困難な地形に大規模構造物を建設する際の時間とリスクを劇的に削減します。

橋梁架設におけるウインチの基本的な価値は、複雑で高リスクな建設プロジェクトを、より予測可能で効率的な設置作業に変えることです。危険な隙間での継ぎ接ぎの組み立てを、制御された地上ベースのプロセスに置き換えます。

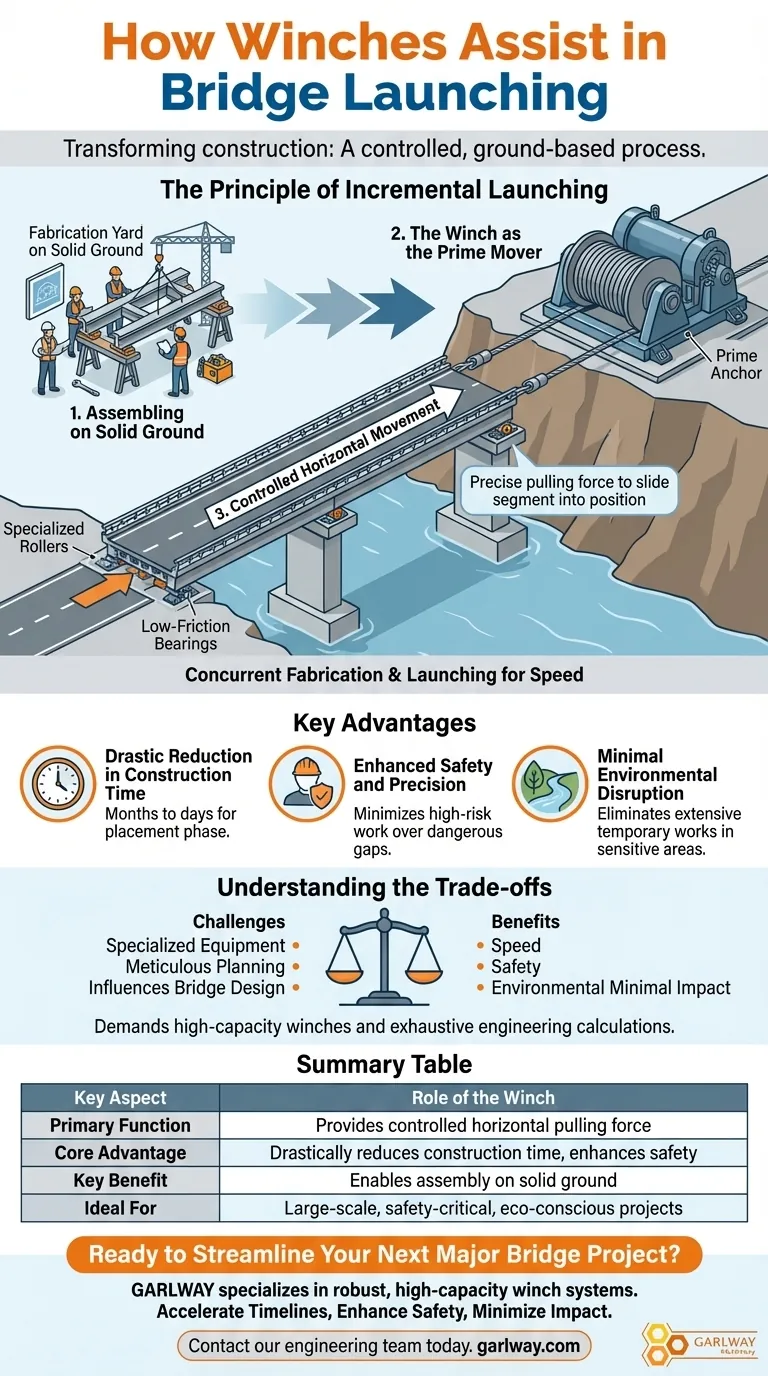

段階的架設の原理

橋梁架設は、橋を架ける対象となる（川や谷などの）隙間内で広範な足場やクレーンを必要としない工法です。ウインチはこのプロセス全体を駆動するエンジンです。

まず、橋床版は、土手の一方の側にある製作ヤードでセグメントごとに組み立てられます。これにより、下の隙間の状況に関係なく、安全で制御された工場のような環境で作業を進めることができます。

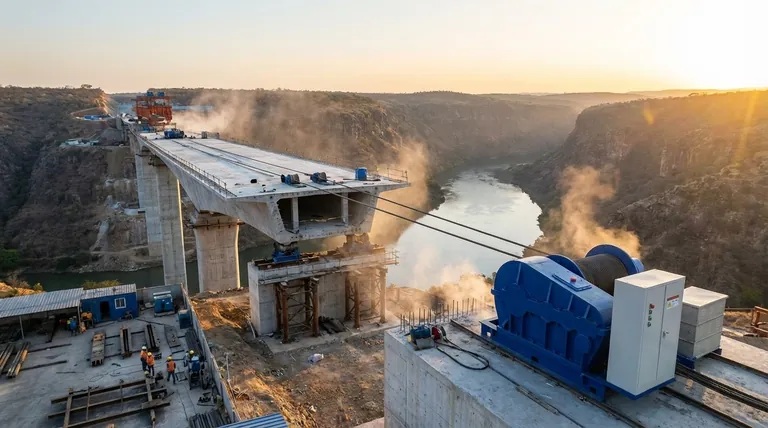

頑丈なウインチシステムが反対側の土手に固定されます。太い鋼索がウインチから隙間を越えて延ばされ、橋床版の先端にしっかりと取り付けられます。

起動すると、ウインチは橋梁構造物全体をゆっくりと正確に前方に引き始めます。橋梁は、橋台や中間橋脚に設置された特殊な低摩擦ベアリングまたはローラー上を滑ることがよくあります。このプロセスは、橋梁全体が隙間を越えるまで、橋梁の後部に追加のセグメントが追加されるたびに繰り返されます。

ウインチシステムに依存することは単なる代替方法ではありません。現代のインフラプロジェクトにとって重要な、明確で強力な利点を提供します。

最も顕著な利点は速度です。（次のセグメントを構築する）並行製作と（既存構造物を引き出す）架設を可能にすることで、設置段階のプロジェクト期間を数ヶ月から数日に短縮できます。

この工法は、高所や水上で行う作業量を最小限に抑えます。ほとんどの建設作業を安定した地面に集中させることで、人員のリスクが劇的に減少します。ウインチのゆっくりとした安定した力は、巨大なセグメントをクレーンで持ち上げて設置しようとするよりもはるかに優れた制御を提供します。

橋梁は端から所定の位置に移動されるため、谷や川の下に広範な仮設支持構造物を設置する必要がなくなります。これにより、プロジェクトの環境負荷が大幅に軽減されます。

強力である一方で、この工法は普遍的に適用できるわけではありません。特定の工学的配慮と設備が必要です。

関与する力は巨大です。この技術には、巨大な牽引能力を持つ重負荷油圧ウインチ、洗練されたアンカーシステム、特殊な架設ベアリングが必要であり、これらすべてがかなりの投資となります。

架設シーケンス全体は、事前に徹底的に設計される必要があります。架設中の構造応力、牽引力、および潜在的なたわみの計算は複雑であり、作業の成功と安全性にとって極めて重要です。

橋梁自体は、架設プロセス中に経験する特有の引張応力と片持ち応力に耐えられるように設計される必要があります。これは、完成して交通を支える際の応力とは異なるセットです。

適切な建設方法の選択は、プロジェクトの主な制約と目標に完全に依存します。

最終的に、ウインチ技術を活用することで、橋梁建設は従来の建設プロセスから、精密で合理化された設置作業へと変貌します。

主要側面	ウインチの役割
主な機能	橋床版を所定の位置に滑らせるための、制御された水平牽引力を提供する。
主な利点	隙間越しの作業を最小限に抑えることで、建設時間を劇的に短縮し、安全性を向上させる。
主なメリット	危険な地形の下から離れた、安定した地面での橋梁組み立てを可能にする。
最適な用途	スピード、安全性、環境への影響の最小化が優先される大規模プロジェクト。
