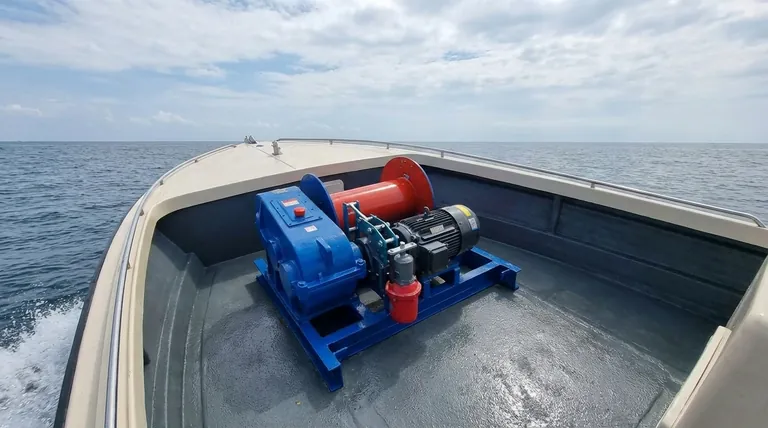

船尾にウインチを取り付けると、船のバランスに明確な影響が生じますが、それは船の支点に対する位置に完全に依存します。 80ポンドのウインチはかなりの重量であり、その配置は船のトリムを変更する回転力、つまり「モーメント」を生み出します。後部の重量は常に船首を上げるという一般的な考えは、作用する物理学の単純化しすぎです。
あなたの船はシーソーのように振る舞い、その縦方向重心（LCG）が支点となります。ウインチを移動させる実際の効果は、単に船首にあるか船尾にあるかではなく、この中心支点に近づけるか遠ざけるかによって異なります。
シーソーの原理：船のバランスの説明
情報に基づいた決定を下すためには、まず船の安定性を支配する基本原則を理解する必要があります。それは単純な重量よりもてこ作用に関するものです。
重心（CG）とは何ですか？
重心とは、船の全重量が完全にバランスの取れた一点のことです。前後方向のトリムに関しては、縦方向重心（LCG）が最も重要です。これがシーソーの支点です。
てこアームの力
LCGの真上に配置されていない重量は、てこアームを作成します。これは、重量からLCGまでの水平距離です。
この重量が及ぼす回転力はモーメントと呼ばれ、重量 × てこアームで計算されます。LCGから15フィート離れた位置に配置された80ポンドのウインチは、わずか5フィート離れた位置に配置された同じウインチよりもはるかに強い回転力を及ぼします。
影響の視覚化
シーソーに乗った同じ体重の2人を想像してください。一人が端から中心（支点）に向かって滑ると、シーソーのその端が上がります。彼らは軽くなったわけではありません。単にてこアームを短くし、てこ作用を減らしただけです。あなたのウインチも同様に機能します。
ウインチの配置がトリムをどのように変更するか
シーソーの原理を理解することで、「さらに船尾へ」ウインチを移動させる可能性のある2つのシナリオを分析できます。
シナリオ1：新しいウインチを中央より後方に設置する
LCGより後方に80ポンドのウインチを設置すると、シーソーの船尾半分に重量が追加されます。
これは船首上げモーメントを作成します。船尾は水面で低く沈み（スクワット）、船首が上がります。ウインチをさらに船尾に移動させると、てこアームの長さが増加し、この船首上げ効果が増幅されます。
シナリオ2：船首に取り付けられたウインチを船尾に移動させる
次に、80ポンドのウインチがすでに船首の遠く、LCGよりかなり前方に設置されていると仮定します。この位置では、その重量と長い てこアームが強い船首下げモーメントを作成します。
このウインチを「さらに船尾へ」（つまり、LCGに近づける）移動させると、てこアームが短くなります。これにより、既存の船首下げモーメントが減少し、以前よりも前方の位置と比較して船首が上がります。
トレードオフの理解
トリムの変化は単なる見た目の問題ではありません。パフォーマンスと安全性に現実世界の結果をもたらします。
パフォーマンスと操縦性への影響
船首上げ姿勢は、船首が波に突っ込むのを防ぐのに役立つため、向かい風で有益です。しかし、過度になると、プレーニングハルが「プレーニング」状態に入るのを困難にし、風圧面積を増加させる可能性があります。
船首下げ姿勢は、船がチョップを切り裂くのに役立ちますが、過度になると「船首操舵」を引き起こす可能性があります。これは、船体のV字型が食い込み、船が予測不能に蛇行する原因となり、危険な場合があります。
垂直方向の次元
80ポンドのウインチをハードトップやアーチなどの高い位置に取り付けると、前後方向のトリムに影響を与えるだけでなく、船全体の垂直重心も上昇します。これにより、船はより「トップヘビー」になり、横波でのローリング傾向が増加します。
構造的完全性
バランス以外にも、選択された場所は、操作中にウインチが発生する巨大な牽引力に耐えるのに十分な強度が必要です。静的な重量は作業負荷と比較してマイナーな懸念事項であるため、デッキは荷重を分散するために補強する必要があります。
目標に合わせた適切な選択
「最良の」場所は、理想的なバランスと実用的な機能の妥協点です。最適な配置を見つけるために、主な目標を考慮してください。
- 高速プレーニングパフォーマンスが主な焦点の場合：船の設計された走行姿勢への影響を最小限に抑えるために、重いアイテムを縦方向重心のできるだけ近くに配置するように努めてください。
- 荒れた外洋での快適さが主な焦点の場合：適度に船尾に配置されたウインチによるわずかな船首上げトリムは、波に向かう際に、より乾燥した安全な乗り心地を作り出すことができます。
- 操作の容易さと安全性が主な焦点の場合：トリムタブや貨物の配置で修正できるわずかなトリムの不均衡が生じたとしても、明確なアクセス、良好な足場、まっすぐなプルが得られる場所を優先してください。
最終的に、船のバランスを取ることは、その操縦特性を水上での特定のニーズに合わせるために意図的な選択を行う演習です。
概要表：
| ウインチの配置 | 船のバランスへの影響 | 主な考慮事項 |
|---|---|---|
| LCGより後方 | 船首上げモーメントを作成し、船尾が沈む | てこアームを増加させ、効果を増幅する |
| 船首から船尾へ移動（LCGへ向かう） | 船首下げモーメントを減らし、船首が上がる | てこアームを短縮し、トリムを改善する |
| 高い位置への取り付け（例：アーチ上） | 垂直重心を上昇させ、ローリング傾向を増加させる | 横波での安定性に影響する |
船の完璧なバランスをサポートする頑丈なウインチが必要ですか？ GARLWAYは、耐久性と精密な荷重処理のために設計された高性能建設用および船舶用ウインチを専門としています。あなたが請負業者であろうと船の建造者であろうと、当社の機器は安全性と効率を保証します。あなたの船のユニークなニーズに最適なウインチソリューションを見つけるために、今すぐGARLWAYにお問い合わせください！

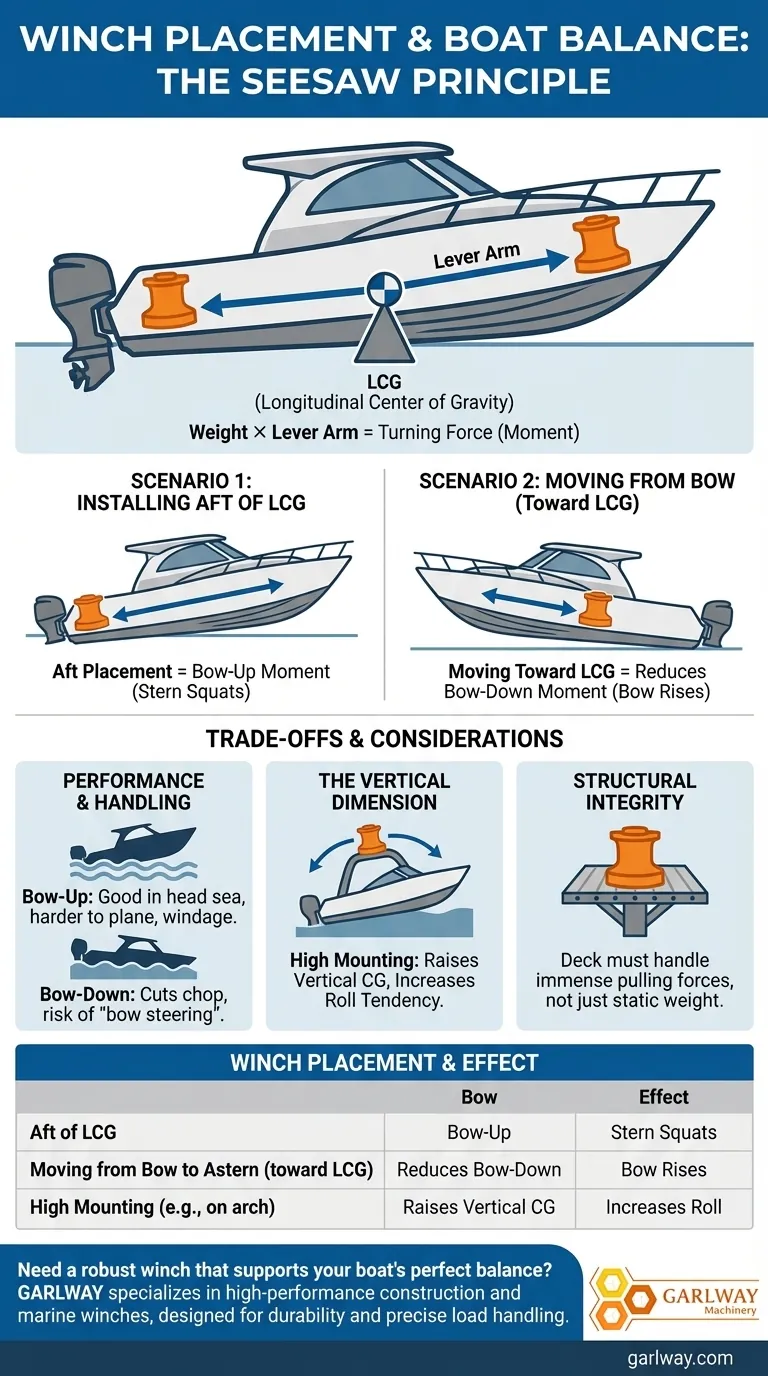

ビジュアルガイド
