簡単に言うと、ケーブルワイヤーは、ウインチのモーターとドラムによって生成された牽引力を、移動させたい対象物に伝達する重要なリンクとして機能します。中央のドラムに巻き付けられており、モーターがドラムを回転させると、ケーブルがドラムに巻き取られ、強力で安定した直線的な牽引力が生まれます。
ウインチケーブル自体は力を生み出すものではありません。むしろ、ウインチの回転力を、重い物体を引っ張ったり、吊り上げたり、牽引したりするために必要な直線的な力に変換するための不可欠な媒体として機能します。
基本的な機械的原理：回転から牽引へ
ケーブルの機能を理解するには、まずそれが機能するシステムを理解する必要があります。ウインチは、回転エネルギーを直接的な牽引力に変換するように設計された、シンプルでありながら強力な機械です。
動力源：モーター
プロセスは、ウインチのモーター（電動ウインチの場合）から始まります。モーターが作動すると、回転力が供給されます。これが、最終的に重い物体を動かすエネルギーの源です。
中心部品：ドラム
モーターは一連のギアを回転させ、それが大きな円筒形のドラムを回転させます。ドラムはケーブルワイヤーが巻き付けられるリールです。このドラムの回転が、ウインチの中心的な機械的動作です。
伝達媒体：ケーブルワイヤー
ケーブルワイヤーは、このドラムにしっかりと取り付けられ、巻き付けられています。ドラムが回転すると、ケーブルは張力をかけながらドラムにきれいに巻き取られます。この巻き取り動作により、ウインチと対象物の間のケーブルの長さが短くなり、対象物をウインチに向かってかなりの力で引っ張ります。
ウインチングプロセスの展開
ケーブルの機能は、典型的なウインチング操作の2つのフェーズを見ることで最もよく理解できます。
フェーズ1：繰り出し
まず、ウインチドラムを逆方向に自由に回転させるか、「フリー スプール」状態にします。これにより、ケーブルワイヤーを手で引き出し、フックの端を移動させたい対象物（例：スタックした車両）に取り付けることができます。
フェーズ2：巻き取り
ケーブルが取り付けられると、ウインチモーターが作動します。モーターがドラムを回転させ、ドラムがケーブルワイヤーを巻き取り始めます。この巻き取り動作により、ウインチと負荷の間の距離が着実に縮まり、制御された強大な力で負荷を引き寄せます。このプロセス全体は、強力な釣り竿が大きな獲物を巻き取る様子に似ています。
トレードオフの理解：ケーブル素材
ケーブルワイヤーの素材は、その性能と安全性にとって重要な要素です。主な2つのタイプは、それぞれ異なる利点と欠点があります。
鋼索（スチールケーブル）
鋼はウインチケーブルの伝統的な素材です。非常に耐久性があり、岩や険しい地形をこすって引きずられることによる摩耗に非常に強いです。しかし、重く、鋭利なバリが発生する可能性があり、大量の運動エネルギーを蓄えます。負荷がかかった状態で切断されると、致命的な力で跳ね返る可能性があります。
合成ロープ
現代の合成ウインチロープは、鋼よりも大幅に軽量で柔軟性があります。破損した場合、質量がはるかに少なく、同じレベルの危険な運動エネルギーを蓄積して放出する可能性が低くなります。主なトレードオフは、摩耗に対する耐性が低く、熱や紫外線への暴露による損傷の可能性があることです。
目標に合わせた適切な選択
適切なケーブルの選択は、その特性を特定のニーズと優先順位に合わせることです。
- 主な焦点が産業用途での最大の耐久性と耐摩耗性である場合：鋼索は、厳格な安全プロトコルに従う限り、最も堅牢な選択肢であり続けます。
- 主な焦点が安全性、取り扱いやすさ、レクリエーション用途である場合：合成ロープは、軽量で、破損した場合の安全性が高いため、優れた選択肢です。
最終的に、ケーブルワイヤーは、ウインチの動力を活用するための不可欠な接続です。
概要表：
| コンポーネント | 主な機能 | 重要な考慮事項 |
|---|---|---|
| モーター | 回転力を供給する | ウインチのエネルギー源 |
| ドラム | ケーブルワイヤーを巻き取る | 回転を巻き取り動作に変換する |
| ケーブルワイヤー | 負荷に力を伝達する | 重要なリンク; 素材の選択が重要 |
| ケーブルタイプ | 長所 | 短所 |
| 鋼索 | 高い耐久性、耐摩耗性 | 重い、破損した場合に危険な跳ね返りがある |
| 合成ロープ | 軽量、破損した場合に安全 | 耐摩耗性が低い、熱/紫外線に弱い |
信頼性の高いウインチでプロジェクトに電力を供給する準備はできていますか？
適切なウインチとケーブルを選択することは、操作の安全性と効率にとって非常に重要です。GARLWAYは、過酷な環境向けに設計された堅牢なウインチ、コンクリートミキサー、バッチングプラントを含む高性能建設機械を専門としています。
当社は、建設会社や請負業者に以下を提供することで、世界中で支援しています：
- 耐久性のある機器：過酷な負荷の下で長持ちし、性能を発揮するように作られています。
- 専門的なソリューション：特定のプロジェクト要件に合わせて調整されています。
- 安全性と効率の向上：仕事を正しくこなす信頼性の高い機械。
GARLWAYのウインチが次のプロジェクトの動力源となる方法について、ぜひご相談ください。コンサルテーションについては、今すぐ専門家にお問い合わせください！

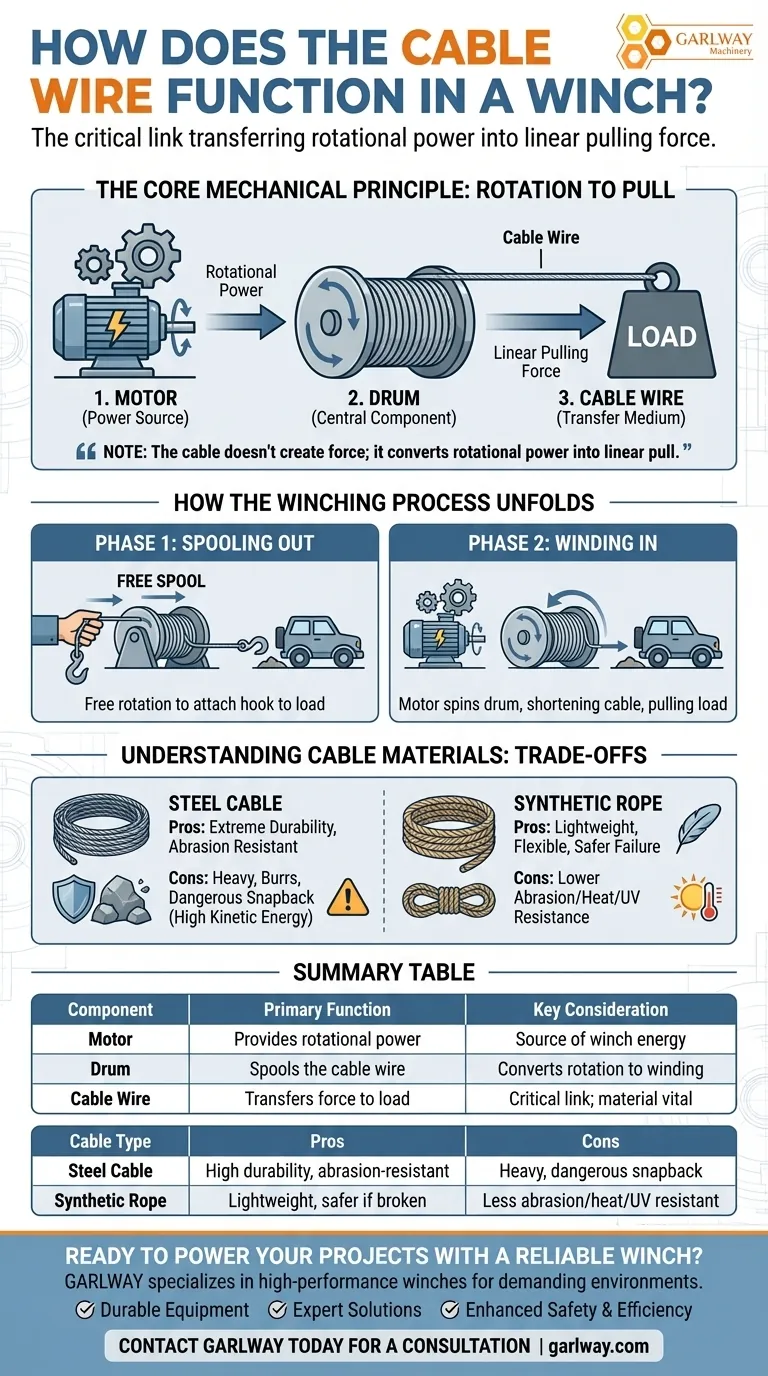

ビジュアルガイド
