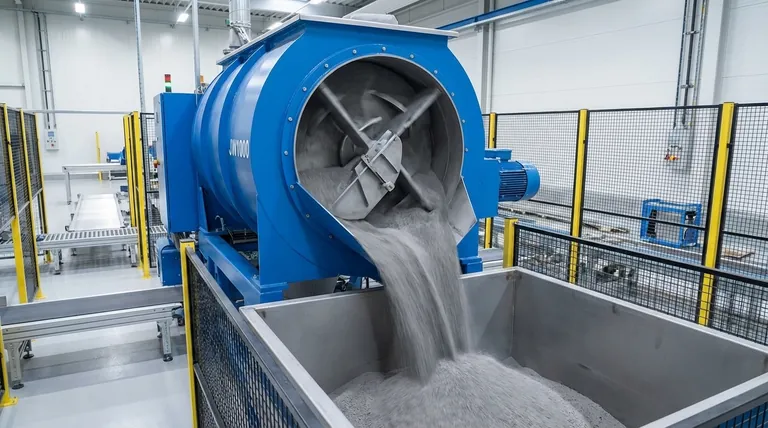

ロータリーバッチミキサーの排出プロセスは、ブレンドの品質を維持するように設計されたエンジニアリング機能です。回転ドラム内にプラグゲートバルブを内側に回転させることで機能します。この動作は、ミキサーの内部フライトと組み合わされ、すでに均質化された材料を固定された排出シュートから積極的に排出し、完全で均一な排出を保証します。
中心的なポイントは、ロータリーバッチミキサーの排出は受動的な空にするプロセスではないということです。これは、単純な重力ベースのダンプゲートで発生する可能性のある分離や層化を防ぐことにより、ブレンドの完全性を維持するように設計された、アクティブで制御されたメカニズムです。
排出の仕組み：段階的な内訳
この方法がなぜそれほど効果的なのかを理解するために、関連する機械的な動作を分解すると役立ちます。システム全体は、最終的な混合製品を保護するために構築されています。
固定された排出ポイント
設計の重要な特徴は、固定された入口と反対側の固定された排出です。材料を混合するためにドラムが回転している間、材料がシステムから排出されるポイントは固定されたままで、下流の機器に安定した接続を提供します。
プラグゲートバルブの作動
混合サイクルが完了すると、排出プロセスが開始されます。混合中にドラムの内部と面一になっているプラグゲートが内側に回転します。スライドして開くのではなく、移動する材料の経路にスイングします。
内部フライトの役割
ブレンド中に材料を穏やかにタンブル、折り畳み、カットするのと同じ内部混合フライトが、新しい目的を果たします。ドラムが回転し続けるにつれて、これらのフライトは材料を持ち上げて開いた排出ゲートに向かって運び、穏やかなコンベヤーのように機能します。
材料の流れの方向付け
内側に回転したプラグゲートは、シュートまたはランプとして機能します。フライトによって運ばれる材料をキャッチし、排出シュートにスムーズに導き、一貫した制御された流れを保証します。
この設計が分離を防ぐ理由
あらゆるバッチ混合プロセスの主な目標は、完璧で均質なブレンドを達成することです。不十分な排出メカニズムは、数秒でそのすべての作業を台無しにする可能性があります。ロータリーバッチミキサーの設計は、この課題に直接対処しています。
材料の層化の回避
単純な底部ダンプゲートを備えたミキサーでは、重力によって分離が発生する可能性があります。細かい粒子が最初に流れ出る可能性があり、またはより密度の高い材料が沈殿して異なる速度で排出され、ブレンドが損なわれる可能性があります。これは層化として知られています。
均質なブレンドの維持
ロータリーミキサーは、排出中も材料をタンブルし続けるため、ブレンドはシュートから排出されるまさにその瞬間まで、動的で混合された状態を維持します。プラグゲートは、底面だけでなく、移動するバッチの断面全体から「すくい取る」ため、排出される最初のポンドが最後のポンドと同じであることを保証します。
自由落下（フリーフォール）の排除
混合作用は非常に穏やかで、壊れやすい粒子に損傷を与える可能性のある自由落下を回避します。この原則は排出にも拡張されます。材料はミキサーから単純に落下するのではなく、ガイドされて排出されるため、粒子構造を保護し、再混合を防ぎます。
トレードオフの理解
どの設計にも考慮事項があります。トレードオフを理解することは、このメカニズムがプロセスに適しているかどうかを判断する鍵となります。
排出速度の制御
排出は即時ではありません。その速度は、ドラムの回転速度とフライトの形状に直接関係しています。これにより、穏やかで完全な排出が保証されますが、他のタイプのミキサーに見られる単純なフルポートダンプバルブよりも遅くなる可能性があります。
特定の材料タイプに最適
このメカニズムは、自由流動性から半自由流動性の粉末、顆粒、その他の固体に最適です。非常に粘着性のある、湿った、または粘性の低い材料は課題を提示する可能性があり、内部ゲートメカニズムに堆積する可能性があります。
メンテナンスと清掃
製品接触ゾーン内の可動部品として、回転するゲートは、特に異なる製品を切り替える場合に、適切な清掃手順が必要です。ゲートアセンブリに材料が残っていないことを確認することは、交差汚染を防ぐために不可欠です。
目標に最適な選択をする
排出メカニズムの有効性は、最も重要なプロセス要件と比較検討する必要があります。
- 主な焦点がブレンドの完全性である場合：ロータリーバッチミキサーのプラグゲート排出は、他の設計で一般的な再混合と層化を防ぐように特別に設計されています。
- 主な焦点が穏やかな取り扱いである場合：混合に使用されるのと同じ非衝撃的なタンブルアクションが排出にも使用され、プロセス全体を通じて壊れやすいまたはデリケートな材料を保護します。
- 主な焦点が完全な排出である場合：フライトとゲートのアクティブな「すくい取る」動きにより、ほぼ完全な排出が保証され、バッチ間でドラムに残る残留材料が最小限に抑えられます。
最終的に、ロータリーバッチミキサーの排出方法は、最終製品の品質と一貫性を最優先します。
概要表：
| 側面 | ロータリーバッチミキサーの排出の仕組み |
|---|---|
| メカニズム | 内側に回転するプラグゲートバルブが内部フライトと連携して材料を積極的にガイドします。 |
| 主な利点 | 分離と層化を防ぎ、ブレンドの完全性を維持します。 |
| 材料の取り扱い | 穏やかなタンブルアクションにより、排出中に壊れやすい粒子を保護します。 |
| 最適 | 自由流動性から半自由流動性の粉末、顆粒、固体。 |
材料が完璧に混合および排出されることを保証します。
GARLWAYでは、精度と信頼性のために設計された堅牢な建設機械を専門としています。コンクリートミキサーやバッチプラントなどの機器に関する当社の専門知識は、重要な混合プロセスに関する深い理解につながります。
建設会社または請負業者で、ブレンドの一貫性を保証し、コストのかかる分離を防ぐ混合ソリューションを探している場合は、当社のチームがお手伝いできます。お客様固有のプロジェクト要件に合わせて調整された機器とサポートを提供します。
今すぐGARLWAYにお問い合わせください、当社の機械がお客様の業務の品質と効率をどのように向上させることができるかについてご相談ください。

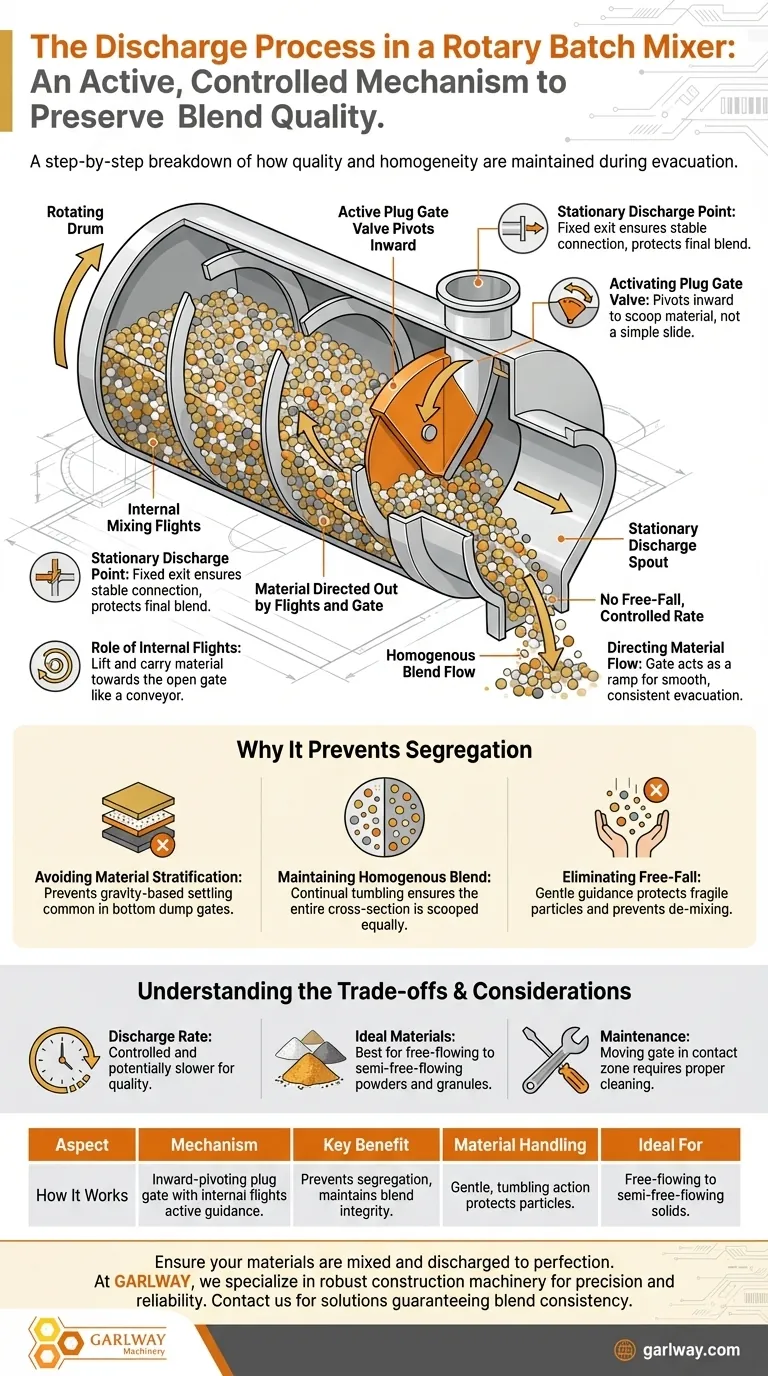

ビジュアルガイド
