電動ウインチの仕組み電動ウインチの構成部品、用途、安全機能

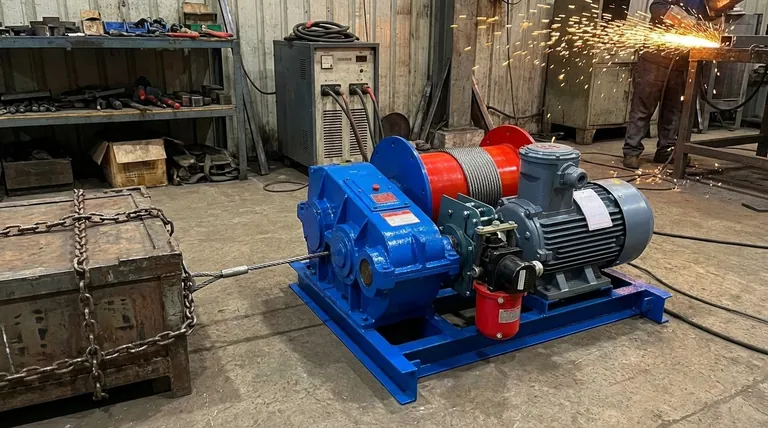

電動ウインチは、ワイヤロープやチェーンをドラムに巻きつけて重量物を吊り上げたり、引っ張ったりするコンパクトで効率的な吊り上げ装置です。電動モーターを使用し、ギヤボックスを介してドラムを駆動させ、制御された荷の移動を可能にします。ウインチにはブレーキが装備されており、運転中の安全性と安定性を確保します。単独で使用することも、クレーンや坑内ホイストのような機械に組み込んで使用することもできます。作動原理はドラムの回転を中心に回転し、ワイヤロープを巻き上げたり巻き戻したりすることで、垂直、水平、傾斜方向に重量物を正確に持ち上げたり、下ろしたり、引きずったりすることができます。

キーポイントの説明

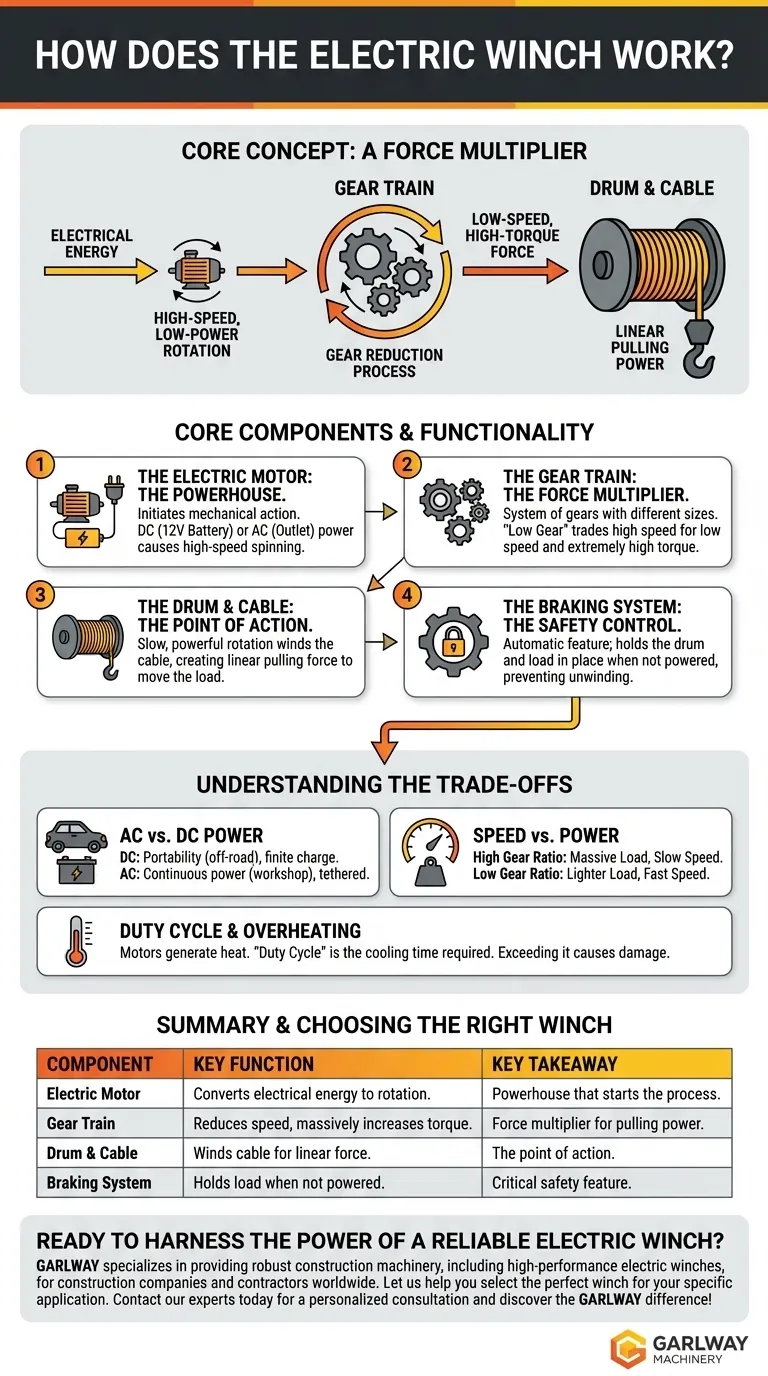

電動ウインチの構成要素
電動ウインチ電動ウインチは、いくつかの重要な部品から構成されています：
- 電動モーター:ウインチを駆動するための動力を供給します。
- カップリング:モーターとギヤボックスを連結し、効率的な動力伝達を行う。
- ブレーキ:負荷の不意な移動を防止し、安全性を確保します。
- ギアボックス:モーターの回転数を下げ、トルクを増加させ、制御された昇降を可能にします。
- ドラム:ワイヤーロープやチェーンを巻き上げたり巻き戻したりして、荷を昇降させます。
- フレーム:すべての部品を収納し、構造的に支える。
作動原理
ウインチはドラムを回転させ、ワイヤーロープを巻き上げたり巻き戻したりします。この回転は電動モーターによって行われ、ギアボックスを通してドラムを駆動します。ブレーキは、安全性と制御を提供し、必要なときに負荷が静止したままであることを保証します。
用途
- 単独使用:重量物を持ち上げたり、引っ張ったりするための独立した装置として使用できます。
- 統合使用:クレーン、道路建設機械、鉱山用ホイストなどの機械の部品として機能する。
動きの多様性
電動ウインチは様々な方向への作業が可能です：
- 垂直方向:物体を真上または真下に持ち上げる。
- 水平方向:物体をドラッグする。
- 傾斜:斜面など、物体を斜めに移動させること。
安全機能
ブレーキ・システムは重要な安全機能であり、作業中に荷が確実に固定されることを保証します。これにより、意図しない動きやスリップによる事故を防ぎます。
効率と制御
電動モーターとギアボックスの組み合わせにより、速度や負荷にかかる力を正確に制御することができ、繊細な作業にも重作業にも適しています。

これらのポイントを理解することで、ユーザーは電動ウインチを効果的に操作し、メンテナンスすることができ、様々な用途において安全で効率的な性能を確保することができます。

まとめ表

構成部品	機能
電動モーター	ウインチを駆動するための電力を供給します。
カップリング	モーターとギヤボックスを連結し、効率よく動力を伝達します。
ブレーキ	荷の不意な動きを防ぎ、安全性を確保します。
ギアボックス	制御されたリフティングのために、モーター速度を下げ、トルクを増加させます。
ドラム	ワイヤロープやチェーンを巻き上げたり巻き戻したりして、荷を昇降させます。
フレーム	すべての部品を収納し、構造的に支えます。
