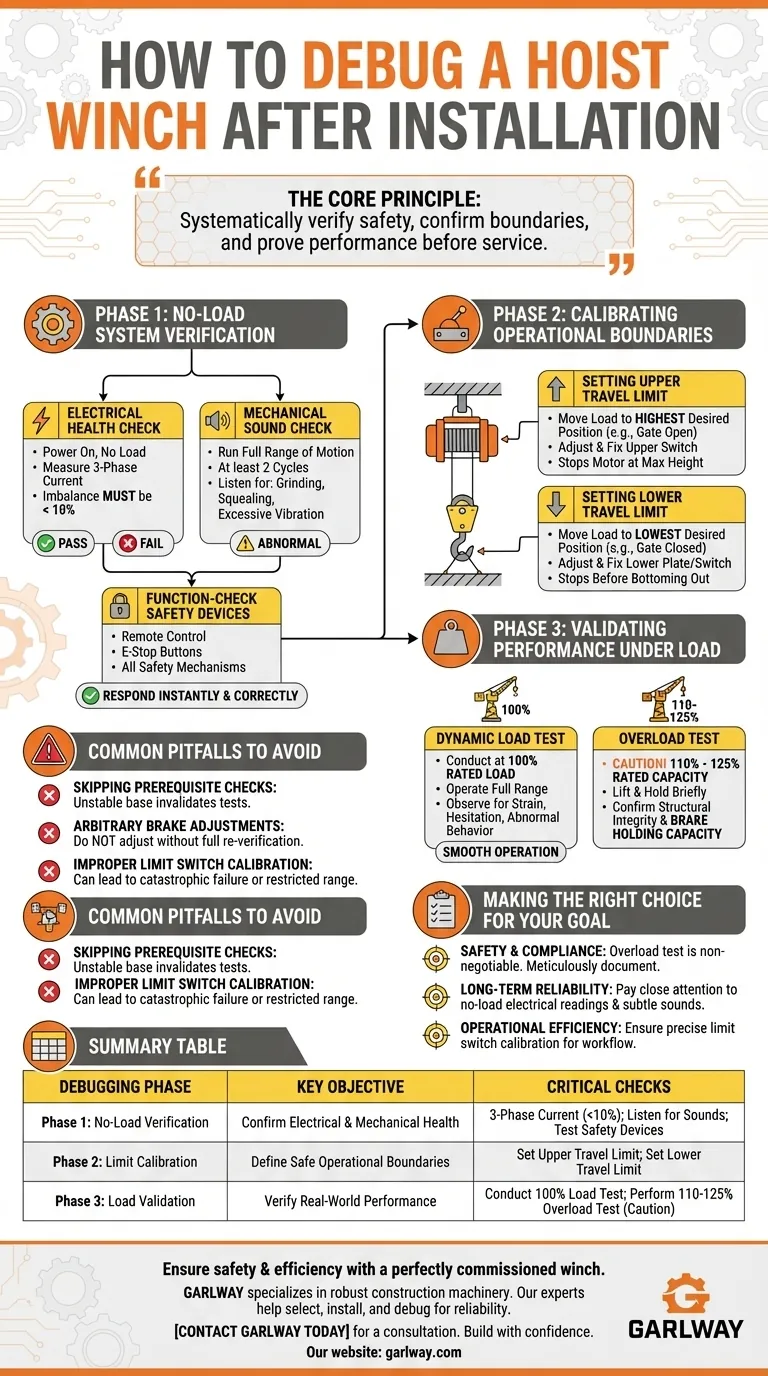

設置後のホイストウインチのデバッグはどのように行うべきか？安全性と信頼性を確保するための3相ガイド

設置後のホイストウインチを適切にデバッグするには、電気、機械、安全システムを検証する構造化された多段階プロセスを実行する必要があります。まず、電流の不均衡や異常音を確認するための無負荷テストを行い、次に、上下移動リミットスイッチの重要なキャリブレーションを実施し、最後に、実際の条件下での性能を検証するための制御された一連の負荷テストで締めくくります。

設置後のデバッグの基本原則は、単にウインチが機能するかどうかを確認するだけでなく、サービスに投入される前に、その安全性を体系的に検証し、動作範囲を確認し、指定された負荷の下での性能を証明することです。

フェーズ1：無負荷システム検証

負荷をかける前に、ウインチの基本的な電気的および機械的な健全性を確認する必要があります。この基本的なチェックは、損傷を防ぎ、システムがより要求の厳しいテストの準備ができていることを保証します。

電気的健全性チェック

最初のステップは、モーターの電気的安定性を検証することです。負荷がかかっていない状態でウインチの電源を入れます。

3つのすべての相にわたる電流を測定します。3相電流の不均衡は10%を超えてはなりません。不均衡が大きい場合は、配線またはモーターの問題の可能性を示しており、直ちに解決する必要があります。

機械的異音チェック

次に、ウインチを全可動範囲で動作させます。少なくとも2回の全移動サイクルでスクリューまたはドラムを操作します。

異音（例えば、きしみ音、キーキー音、過度の振動など）に注意深く耳を傾けてください。これらは、位置ずれ、潤滑不足、または設置の問題を示している可能性があります。

安全装置の機能チェック

無負荷運転中に、すべての安全機能をテストします。これには、リモートコントロール機能、緊急停止ボタン、およびその他の統合された安全メカニズムが含まれます。それらが即座に正しく応答することを確認してください。

設置後のホイストウインチのデバッグはどのように行うべきか？安全性と信頼性を確保するための3相ガイド

フェーズ2：動作境界のキャリブレーション

基本的なシステムが検証されたら、ウインチの安全な作業限界を定義する必要があります。これは、過度の移動を防ぐ物理的なリミットスイッチを設定することによって行われます。

上部移動リミットの設定

ゲートまたは負荷を最も高い希望位置（例：ゲート全開）に移動させます。

この時点で、上部リミットスイッチを調整して固定し、それが作動するようにします。この操作により、負荷がこの事前に設定された最大高さに達すると、モーターは自動的に停止します。

下部移動リミットの設定

ゲートまたは負荷を最も低い希望位置（例：ゲート全閉）に移動させます。

この時点で下部リミットプレートまたはスイッチを調整して固定します。これにより、負荷が底につく前やケーブルが緩む前にウインチが停止することが保証されます。

フェーズ3：負荷下での性能検証

無負荷テストとリミットキャリブレーションが完了したら、ウインチが意図された作業条件下でどのように機能するかを検証する必要があります。

動的負荷テスト

ウインチ定格負荷の100%でテストを実施します。

ウインチを全可動範囲で操作します。スクリュー、ドラム、ゲートの動作を注意深く観察し、ストレス、ためらい、または異常な動作の兆候がないか確認します。システムはスムーズかつ自信を持って動作するはずです。

過負荷テスト

過負荷テストは重要な安全検証であり、通常、ウインチの最初の公式使用前または主要な修理後に一度実施されます。

ウインチに定格容量の110%から125%まで、徐々に慎重に負荷をかけます。負荷を持ち上げて短時間保持し、構造的完全性、そして最も重要なこととして、ブレーキの保持能力を確認します。このテストは極めて慎重に実施する必要があります。

避けるべき一般的な落とし穴

ウインチのデバッグを成功させるには、関わるリスクを認識することが重要です。この段階でのミスは、安全性を損ない、機器の故障につながる可能性があります。

前提条件チェックのスキップ

基礎を検証する前に、負荷テストに進んではいけません。ウインチが頑丈で水平な表面に設置されており、メーカーの仕様に従って適切に固定されていることを確認してください。不安定な土台は、その後のすべてのテストを無効にします。

ブレーキの任意調整のリスク

ウインチブレーキは、工場出荷時に理由があって設定された重要な安全部品です。ブレーキを任意に調整しないでください。

調整が絶対に必要である場合は、持ち上げテストの一連のテスト（動的および過負荷テストを含む）をすべて実施して、保持能力を再検証する必要があります。

不適切なリミットスイッチのキャリブレーション

不適切に設定されたリミットスイッチは、壊滅的な故障につながる可能性があります。それらを離れすぎると、ウインチが自身や接続された機器を損傷する可能性があります。それらを近すぎると、動作範囲が不必要に制限されます。精度が重要です。

目標に合わせた適切な選択

アプリケーションにとって最も重要な結果に焦点を当てて、コミッショニングプロセスを完了してください。これらのガイドラインを使用して、努力の優先順位を付けます。

安全とコンプライアンスが最優先事項の場合：過負荷テストは必須です。記録のために、すべてのテストフェーズの結果を綿密に文書化してください。
長期的な信頼性が最優先事項の場合：無負荷の電気測定値に細心の注意を払い、将来の問題を示唆する可能性のある微妙な機械的ノイズに耳を傾けてください。
運用効率が最優先事項の場合：作業フローの正確なニーズに一致するように、上下リミットスイッチが絶対的な精度でキャリブレーションされていることを確認してください。

この体系的なデバッグプロセスに従うことで、新しく設置された機器を、検証済みの安全で信頼性の高い資産に変えることができます。
