最適なライン巻き取りのためには、ウィンチは、ラインが送り出されるポイント（ボウスローラーやフェアリードなど）から3〜4フィート後方、かつ3〜4フィート高く配置する必要があります。このジオメトリは、ラインがドラム上で均一に配置され、塊になったり積み重なったりするのを防ぐための最も重要な要因であり、損傷を防ぎ、信頼性の高い操作を保証します。
理想的なウィンチ設定は、ウィンチ自体だけでなく、正しいジオメトリとシステムシナジーを作り出すことです。適切な高さと後退は、ラインの均一な分布に不可欠であり、適切なラインと油圧システムは安全性とパワーを保証します。
コア原則：釣り竿のリールを模倣する
推奨されるウィンチの位置は、釣り竿とリールのデザインを模倣しています。設定によって作成される距離と角度は、ラインをガイドし、ドラムの全幅にわたって均一に巻き取れるようにします。
高さが重要な理由
ウィンチを3〜4フィート高く配置すると、ラインがドラムに近づくにつれて下向きの角度ができます。この角度は、ラインがしっかりと巻き付くのを助け、以前の巻きの上に乗り越えるのを防ぎ、もつれや損傷の原因となる可能性があります。
後退の重要性
ウィンチを3〜4フィート後方に配置することで、ラインがドラム上で「自分の場所を見つける」ための必要な距離が確保されます。引っ張り中にラインがさまざまな角度から入ってくるため、この距離により、片側に積み重なるのではなく、自己修正して均一に配置することができます。
適切なラインの選択
使用するラインの種類は、ウィンチの物理的な配置と同じくらい重要です。素材の特性は、アンカーまたはプルシステムのパフォーマンスと安全性に直接影響します。
ダブルブレードナイロンの利点
ダブルブレードナイロンは、ほとんどのウィンチ用途に強く推奨されます。その主な利点は、固有の伸縮性です。
伸縮性の機能
この弾力性は、激しい引っ張り中や荒れた状況でのアンカー設定時に、重要なショックアブソーバーとして機能します。衝撃荷重を平滑化し、ボートのハードウェア、アンカーシステム、およびウィンチ自体のピーク応力を大幅に低減します。
システムへの電力供給：油圧に関する考慮事項
油圧ウィンチの場合、一貫した十分な電力はパフォーマンスに不可欠です。電力不足のシステムでは、特に重い負荷の下では、遅く弱い引っ張りになります。
油圧ポンプの最適化
より大きなポンプを使用すると、より多くの流体量が得られ、これはウィンチの操作の高速化と強力化に直接つながります。ポンプにより小さい直径のプーリーを取り付けることで、回転速度（RPM）を上げ、パフォーマンスをさらに向上させることもできます。
熱とRPMの管理
油圧システムはかなりの熱を発生します。大型のレシーバーは、より多くの作動油を保持するために推奨されており、これにより熱放散が助けられ、長時間の使用中にシステムが過熱するのを防ぎます。
ポンプが必要な電力を確実に得るために、ロッキングまたはフリクションハンドスロットルを使用して、エンジンRPMを安定させ、最も必要なときに一貫した油圧を保証できます。
トレードオフと落とし穴の理解
適切な設定には、システムベースのアプローチが必要です。1つのコンポーネントを無視すると、システム全体が損なわれ、パフォーマンスの低下や壊滅的な故障につながる可能性があります。
不適切なジオメトリの危険性
十分な後退と高さを確保できないことが最も一般的な間違いです。これにより、ラインがドラムの片側に積み重なり、非常に高い圧力でラインが押しつぶされたり、ウィンチドラムのフランジが曲がったり壊れたりする可能性があります。
「伸縮性のない」ラインのリスク
サムソンブレードのような伸縮性の非常に少ないラインを使用すると危険な場合があります。強力ですが、衝撃荷重を直接かつ激しくハードウェアに伝達します。突然の衝撃で、デッキからクリートが引き抜かれたり、他の機器の故障が発生したりする可能性があります。
電力不足のシステムの代償
小型の油圧ポンプまたはレシーバーは、フラストレーションにつながります。ウィンチのパフォーマンスは遅くなり、作動油が過熱し、ポンプの損傷と、最も必要とされているときに引っ張り力が失われる可能性があります。
プロジェクトへの適用方法
最終的な設定は、パフォーマンス、安全性、および寿命のバランスをとることに依存します。これらの原則を使用して、意思決定をガイドしてください。
- 信頼性と均一な巻き取りが最優先事項の場合：何よりもまず、ウィンチの配置を、フィードポイントから3〜4フィート後方、3〜4フィート高く配置することを優先してください。
- 安全性とシステム寿命が最優先事項の場合：ショックアブソーバーを提供し、すべての機械部品へのストレスを軽減するために、ダブルブレードナイロンラインを選択してください。
- 最大の引っ張り力と速度が最優先事項の場合：より大きなポンプ、大型のレシーバー、およびエンジンRPMを維持する方法で油圧システムをアップグレードすることに投資してください。
最終的に、真に効果的なウィンチシステムとは、すべてのコンポーネントが調和して機能し、力を安全かつ効率的に管理するシステムです。
概要表：
| 主要な設定要因 | 推奨ガイドライン | 主な利点 |
|---|---|---|
| ウィンチの位置 | フィードポイントから3〜4フィート後方、3〜4フィート上方 | ドラム全体でのラインの均一な分布を保証 |
| 推奨ライン | ダブルブレードナイロン | システム安全のためのショックアブソーバーを提供 |
| 油圧パワー | 大型ポンプ、大型レシーバー、安定したRPM | 一貫した、強力で、高速な引っ張りを提供 |
信頼性の高い強力なウィンチシステムを構築する準備はできましたか？
GARLWAYは建設機械を専門とし、世界中の建設会社や請負業者向けに堅牢なウィンチ、コンクリートミキサー、バッチングプラントを提供しています。当社の専門家が、最適なパフォーマンスと安全性のために適切なウィンチを選択し、構成するお手伝いをします。
GARLWAYに今すぐお問い合わせください。プロジェクトのニーズについて話し合い、機器が最高のパフォーマンスを発揮するようにしてください。

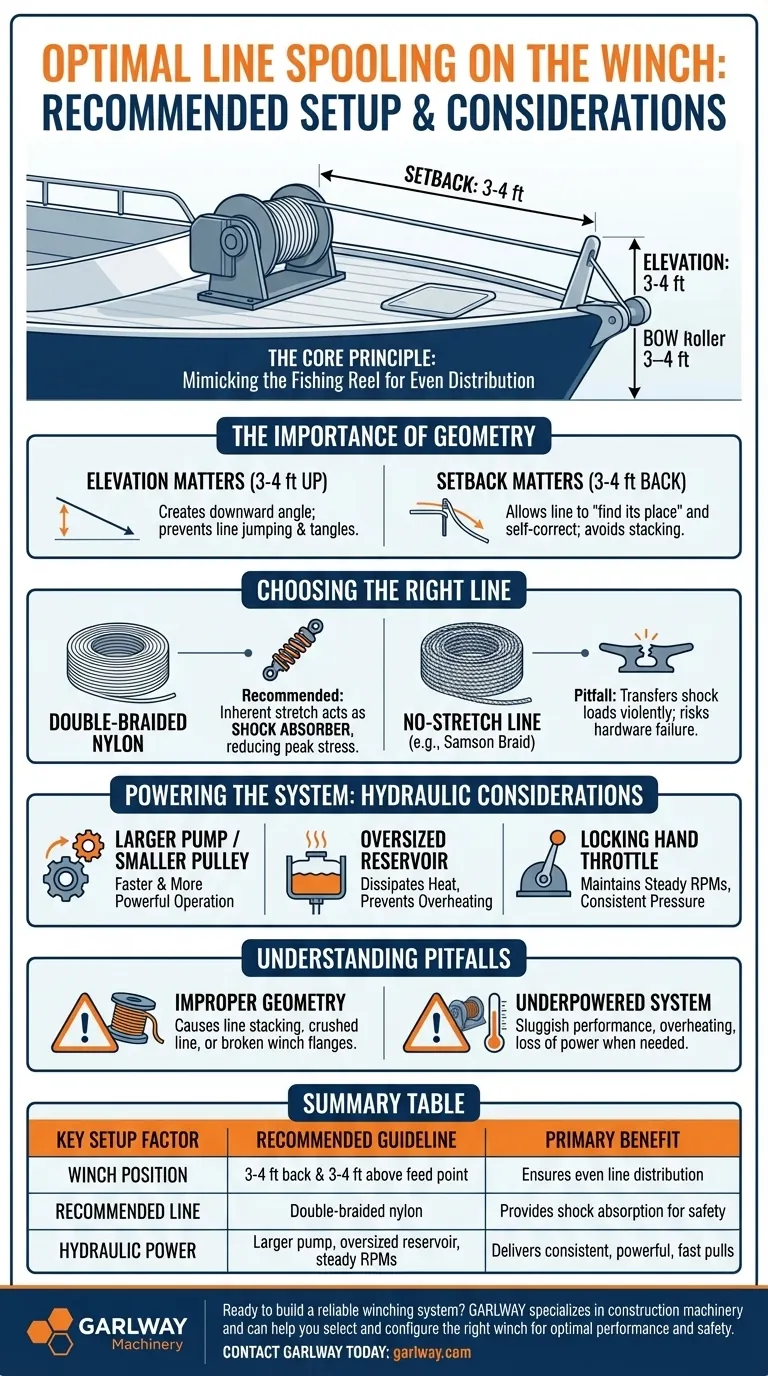

ビジュアルガイド
