キャプスタンウインチの主なパフォーマンス上の利点は、牽引距離に関係なく、一貫して劣化しない牽引力を提供できることです。 ロープがドラムに巻き付くにつれて大幅にパワーを失う標準的なドラムウインチとは異なり、キャプスタンウインチは作業開始から終了まで最大の定格容量を維持します。これは、ロープがドラムに蓄積されるのではなく、摩擦のために単に動力付きドラムの周りを通過するためです。
根本的な違いは、キャプスタンウインチの無制限の距離に対応する一貫した制御されたパワーと、短距離の固定長牽引に対応する標準ドラムウインチの自己完結型の強力なシンプルさのどちらかを選択することです。
牽引力の物理学：キャプスタン対ドラム
パフォーマンスの違いを理解するには、各ウインチがどのように力を加えるかの仕組みを見る必要があります。この違いは、その設計の基本です。
標準ウインチがパワーを失う理由
スプールまたはドラムウインチとしても知られる標準ウインチは、ワイヤーまたはロープをドラムに直接格納します。ラインが引き込まれると、ロープが重なり合い、ドラムの実効直径が増加します。
この直径の変化は、牽引力に直接影響します。モーターからのトルクが一定の場合、ドラムの直径が大きいほど牽引力は小さくなります。これは、標準ウインチが最初の巻き取りで最も強力であり、ドラムがいっぱいになるにつれて徐々に弱くなることを意味します。
キャプスタンの定力利点
キャプスタンウインチは、ロープをドラムに格納しません。代わりに、オペレーターはロープをキャプスタンドラムに数回巻き付けます。モーターがドラムを回転させ、ロープとドラムの間の摩擦が牽引力を発生させます。
オペレーターは、テールの端のロープを引っ張って張力を維持し、ロープは反対側から送り出されます。ロープが蓄積されないため、ドラムの実効直径は変化せず、ウインチが定格電力の100%を継続的に供給することが保証されます。
パワーを超える主な運用上の利点
キャプスタンウインチの利点は、一貫した力だけにとどまりません。その設計により、異なる、しばしばより安全で柔軟な作業方法が可能になります。
無限の牽引距離
ドラムウインチの牽引距離は、スプールに格納できるケーブルの量によって厳密に制限されます。キャプスタンウインチの牽引距離は、手元にあるロープの長さによってのみ制限されます。非常に長い牽引のために複数のロープを接続することもできます。
強化されたオペレーター制御
キャプスタンウインチでは、オペレーターが「クラッチ」になります。テールの端のロープに張力を加えたり緩めたりすることで、牽引を正確かつリアルタイムに制御できます。これにより、微調整が可能になり、ロープを緩めるだけで牽引を即座に停止できます。
優れた安全性プロファイル
キャプスタンウインチのオペレーターは、牽引ラインから離れた位置に立ち、安全な位置からテールのロープを管理します。これにより、オペレーション全体をより良く把握でき、ロープが切れた場合の危険ゾーンから離れることができます。鋼索ではなくロープを使用すると、障害発生時の危険なエネルギー放出のリスクも軽減されます。
トレードオフの理解
その利点にもかかわらず、キャプスタンウインチが普遍的に優れているわけではありません。その設計には、考慮する必要がある特定の制限があります。
アクティブなオペレーターが必要
キャプスタンウインチは、「設定して忘れる」ツールではありません。牽引全体を通してロープの張力を積極的に管理するために、熟練したオペレーターが必要です。標準ドラムウインチは、シンプルなリモートスイッチで操作できることがよくあります。
牽引用に設計されており、吊り上げ用ではない
摩擦ベースのシステムは、水平牽引タスク用に設計されています。垂直に負荷を吊り下げたり保持したりするように設計されておらず、これは標準ドラムウインチの一般的な用途です。
システムコストが比較的高くなる可能性
ウインチ自体はシンプルかもしれませんが、キャプスタンシステムのセットアップは、特に長尺の高品質ロープが必要になることを考慮すると、オールインワンのドラムウインチと比較して初期コストが高くなる場合があります。
アプリケーションに最適な選択
適切なウインチの選択は、特定のタスクの要求に完全に依存します。
- 長距離牽引における一貫したパワーが主な焦点である場合：キャプスタンウインチは決定的な選択肢です。そのパフォーマンスは、作業の長さによって低下しません。
- 短距離、反復牽引または吊り上げのシンプルさが主な焦点である場合：標準ドラムウインチの方が適しており、操作が簡単な自己完結型システムを提供します。
- オペレーターの安全性と正確な負荷制御が主な焦点である場合：キャプスタンウインチは優れた手動制御を提供し、オペレーターを危険ラインから遠ざけます。
これらの根本的な違いを理解することで、タスクの物理学に合わせて適切に設計されたツールを選択できます。
概要表：
| 特徴 | キャプスタンウインチ | 標準ドラムウインチ |
|---|---|---|
| 牽引力 | 一貫性があり、パワーロスなし | ドラムがいっぱいになると低下 |
| 牽引距離 | 無限（ロープの長さによる） | ドラム容量に制限あり |
| オペレーター制御 | 高（手動張力制御） | 低（リモート操作） |
| 主な用途 | 水平牽引 | 牽引および吊り上げ |
| 安全性 | オペレーターは牽引ラインから離れる | オペレーターは牽引ラインの近く |
特定のアプリケーションの物理学に合わせてエンジニアリングされたウインチが必要ですか？
GARLWAYは、世界中の建設会社や請負業者向けに、ウインチ、コンクリートミキサー、バッチプラントなどの堅牢な建設機械の提供を専門としています。当社の専門家は、現場の安全性、効率、パフォーマンスを向上させるために、長距離牽引用の高制御キャプスタンウインチや吊り上げ用の強力なドラムウインチなど、適切な機器の選択をお手伝いします。
GARLWAYに今すぐお問い合わせくださいパーソナライズされたコンサルテーションを受け、牽引の課題に対する適切なソリューションを見つけてください！

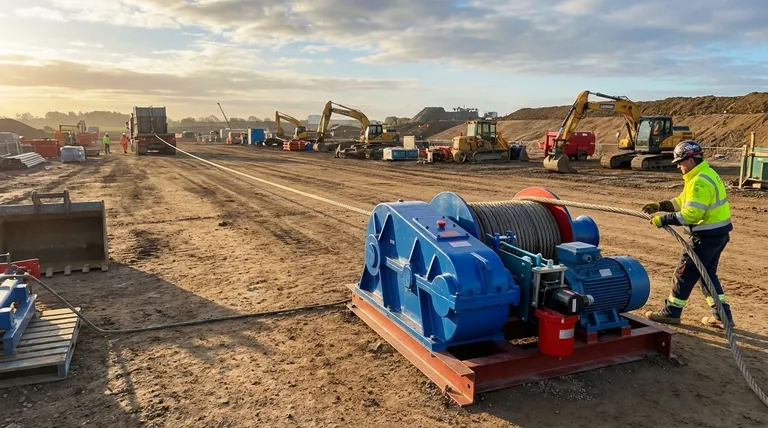

ビジュアルガイド
