あらゆる油圧ウインチの牽引力の中心にあるのがウインチドラムです。ケーブルを巻き取ったり繰り出したりする円筒形の部品ですが、その機能は単なる保管以上のものです。ドラムの主な役割は、油圧モーターによって生成された回転エネルギーを、重い荷物を移動させるために必要な線形牽引力に変換することです。
ウインチドラムは単なるケーブルのスプールではありません。油圧システムの動力を具体的な実世界の仕事に変換し、荷物にかかる力を直接管理する重要な機械的リンクです。
油圧システムにおけるドラムの役割
油圧ウインチは相互接続されたコンポーネントのシステムであり、それぞれが特定の役割を担っています。ドラムはこの動力伝達チェーンの最後であり、最も目に見える部分です。
動力源：作動油
プロセスは、油圧ポンプが作動油に高い圧力をかけることから始まります。この加圧された流体はシステムの生命線であり、潜在エネルギーを運びます。
エンジン：油圧モーター
この高圧流体は油圧モーターに送られます。流体の力はモーターの内部コンポーネントに作用し、モーターを回転させ、強力な回転エネルギー、つまりトルクを生み出します。
トランスミッション：ドラム
油圧モーターはウインチドラムに機械的に接続されています。モーターが回転すると、ドラムも回転させられ、システムの油圧動力を機械的運動に変換します。
ドラムの主要な機械的機能
ドラムは、ウインチ操作全体のパフォーマンスと安全性の両方にとって重要な、いくつかの不可欠な機能を実行します。
力の変換
これはドラムの最も重要な機能です。円筒形の本体にケーブルを巻き付けることで、モーターからの回転トルクを強力な線形牽引力に巧みに変換します。
ケーブルの巻き取りと保管
ドラムの最も明白な役割は、ウインチのケーブルまたはワイヤーロープをきれいに巻き取り、保管することです。これにより、ケーブルは展開の準備が整い、絡まりや損傷から保護されます。
運用上の安全性の確保
ドラムは両端にフランジが付いています。これらの隆起したエッジはガイドとして機能し、操作中にケーブルが横に滑り落ちるのを防ぎます。これは、安全で制御された牽引を維持するために不可欠です。
パフォーマンスと制御の理解
ドラムの物理的特性と操作は、ウインチのパフォーマンスに直接影響します。これらの要因を理解することは、ウインチを効果的に使用するための鍵となります。
ドラム速度の影響
ドラムの回転速度は、ケーブルが巻き取られたり繰り出されたりする速度を決定します。この速度は、モーターへの作動油の流れを制御することによって管理され、オペレーターが荷物を正確に制御できるようにします。
ケーブル層の影響
ドラムに巻き付けられるケーブルの量が増えると、層が重なります。ウインチは外側の層でケーブルを速く巻き取りますが、ドラム表面に最も近い最初の層で最大の牽引力を発揮します。
ドラム径の役割
ドラムの直径は主要な設計上の選択です。直径の大きいドラムは、1回転あたりのケーブル回収速度が速いですが、同じモーターで駆動される場合、直径の小さいドラムと比較して牽引力が劣る可能性があります。
目標に合わせた適切な選択
運用目標は、ウインチドラムの機能についてどのように考えるべきかを決定します。
- 主な焦点が最大の牽引力である場合：ウインチが最大の機械的利点を発揮するドラムの最初の数層で常に作業してください。
- 主な焦点が運用速度である場合：ケーブルを外側の層に巻き付けるとライン速度は向上しますが、牽引力の低下に注意する必要があります。
- 主な焦点が安全性と精度である場合：ケーブルがドラム全体に均等に巻き取られ、フランジ内に収まるようにして、常に荷物の完全な制御を維持してください。
最終的に、ドラムの中心的な役割を理解することは、単にウインチを使用する人から、その完全な機械的ポテンシャルをマスターできるオペレーターへとあなたを変えます。
概要表：
| 機能 | 説明 | 主な影響 |
|---|---|---|
| 力の変換 | モーターからの回転トルクを線形牽引力に変換します。 | ウインチのコアパワーと能力を決定します。 |
| ケーブル管理 | ケーブルをきれいに、安全に巻き取り、保管します。 | 絡まりや損傷を防ぎ、運用準備を保証します。 |
| 安全性 | フランジがケーブルをガイドし、横に滑り落ちるのを防ぎます。 | 重い持ち上げや牽引中の制御と安全性を維持します。 |
| パフォーマンス制御 | ドラム径とケーブル層がライン速度と牽引力に影響します。 | オペレーターがタスクに基づいてパワーまたは速度を優先できるようにします。 |
プロジェクトのために油圧ウインチの可能性を最大限に引き出す準備はできていますか？ GARLWAYでは、世界中の建設会社や請負業者の要求に応えるために設計された高性能ウインチ、コンクリートミキサー、バッチングプラントを含む堅牢な建設機械のエンジニアリングを専門としています。当社の専門知識により、最大のパワー、安全性、信頼性のために精密に設計されたドラムを備えた機器を入手できます。当社の専門家にお問い合わせください 今すぐ、お客様固有のニーズについてご相談いただき、お客様のビジネスに最適なウインチソリューションを見つけてください。

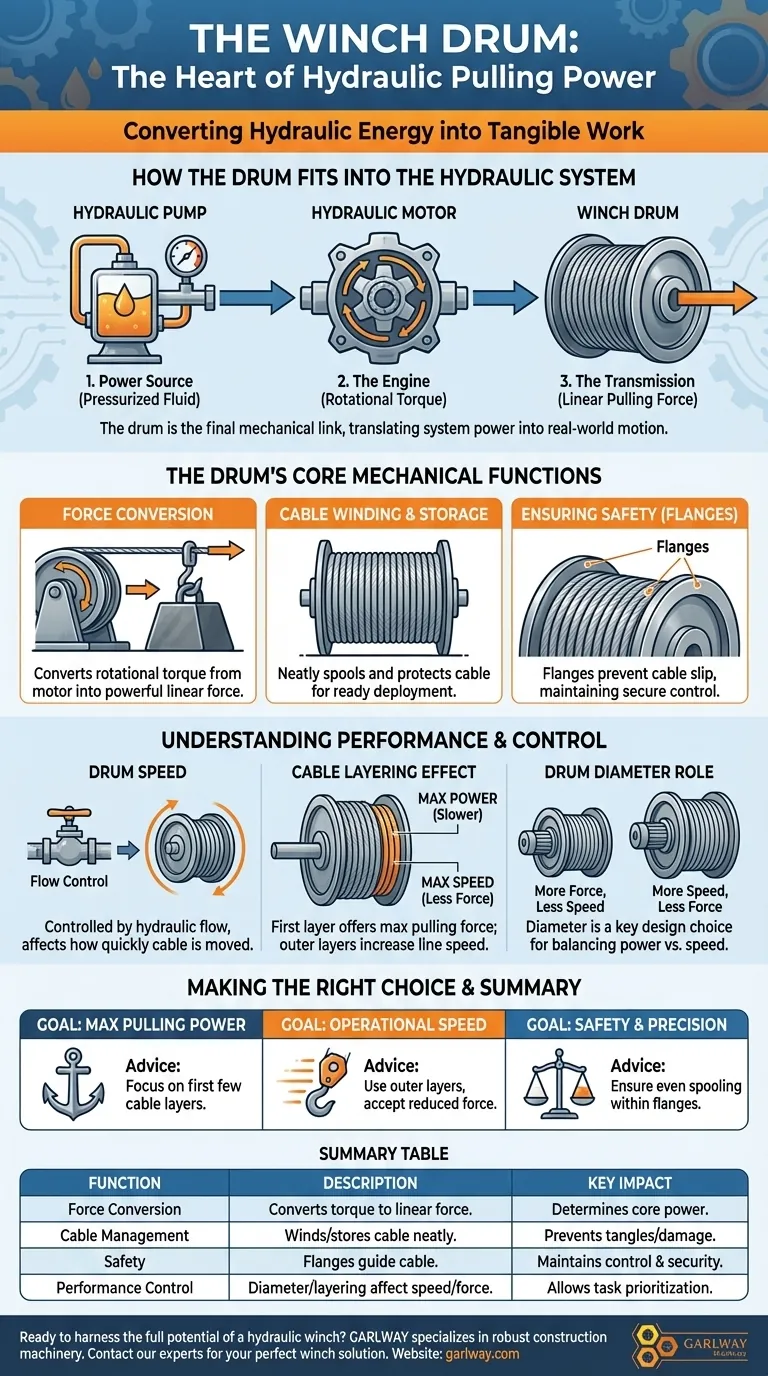

ビジュアルガイド
