コンクリートプラントでは、シャフト端は単一の部品ではなく、特殊なアセンブリによって保護されています。 複数の異なる層で構成される複合シールシステムが使用されています。この設計は、柔軟なゴム製シールと耐久性のある鋼鉄製シールの両方を統合し、非常に摩耗性の高いコンクリートスラリーに対して必要な保護を提供します。
主な課題は、単に漏れを防ぐことだけではありません。それは、重要なミキサーベアリングを早期の故障から保護することです。多層複合シールは業界標準です。なぜなら、単一の種類のシールでは、過酷で高圧の環境によって必然的に対応できなくなるからです。
なぜ単純なシールでは不十分なのか
コンクリートミキサーのシャフト端は、プラント全体で最も機械的なストレスがかかる箇所の一つです。シールシステムは、単純な単層シールでは不十分となる、ユニークで過酷な課題に対処する必要があります。
摩耗性の高い環境
セメント、砂、骨材のスラリーであるコンクリート混合物は、非常に摩耗性が高いです。これは液体状のサンドペーパーのように作用し、接触するあらゆる単一材料を急速に摩耗させます。
絶え間ない回転圧力
混合作用は大きな圧力を発生させ、この摩耗性の高いスラリーを常にシールに直接押し付けます。この圧力は、わずかな弱点でも利用して、グリットや水分をベアリングに押し込みます。
故障による高額なコスト
シャフト端シールの故障は、壊滅的な結果をもたらします。それはベアリングの故障です。シールが破れると、スラリーがベアリングの潤滑を汚染し、ベアリングを破壊します。これにより、大規模なダウンタイム、高額な修理、そして重大な生産損失が発生します。

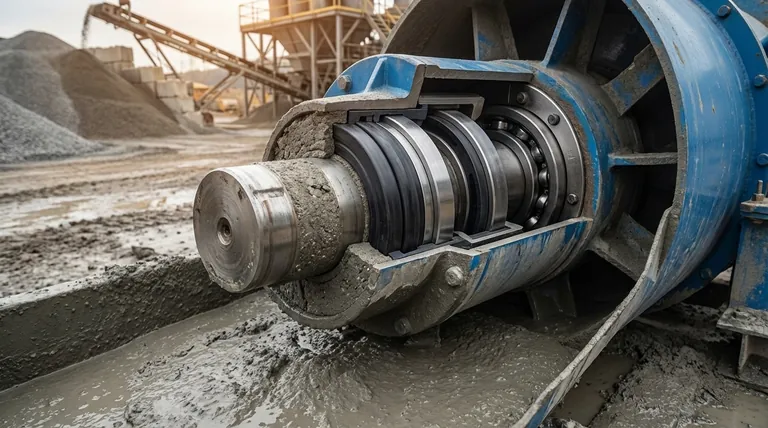

複合シールの構造
複合シール、またはマルチシールシステムは、層状防御の原則に基づいて機能します。各コンポーネントは、脅威の異なる側面に対処するように設計されており、最終防御線であるベアリングが新品同様の状態を保つことを保証します。
第一防御線：ゴム製シール
最も外側のシールは、通常、耐久性があり耐摩耗性の高いゴムで作られています。その柔軟性により、わずかなずれがあってもシャフトに対してしっかりとシールを維持できます。これらは、大量のスラリーや大きな粒子をブロックするように設計されています。
内側の守護者：鋼鉄製シール
プライマリゴム製シールの後方には、より堅牢な鋼鉄製シールのセットがあり、しばしばラビリンスまたはフローティング構成になっています。これらのコンポーネントは、外側のゴム層を通過した可能性のある高圧の微細粒子やグリットに耐えることができる、硬くて耐久性のあるバリアを提供します。
層状セキュリティの原則
このシステムを城の防御のように考えてください。ゴム製シールは外側の堀と壁であり、最初の激しい攻撃を吸収します。鋼鉄製シールは内側のキープであり、最も貴重な資産であるベアリングアセンブリを保護する、最後の硬化バリアです。
トレードオフの理解
このシステムは非常に効果的ですが、「設置したら忘れる」というソリューションではありません。その複雑さは、成功のために重要な特定の運用要件を導入します。
メンテナンスは譲れない
複合シールは消耗品です。外側のゴム製シールは、実質的に犠牲になります。これらは定期的に点検し、予防メンテナンススケジュールの一部として交換する必要があります。これを無視すると、より高価な内側のシール、そして最終的にはベアリングの故障に直接つながります。
適切な潤滑が不可欠
これらのシールシステムは、通常グリースを伴う潤滑システムと連携して機能するように設計されています。定期的なグリーシングは2つの目的を果たします。それは、摩擦と摩耗を低減するためにシールコンポーネントを潤滑すること、そして外側のシール層を通過した可能性のある汚染物質をパージすることです。
初期コスト対総所有コスト
多段シールシステムは、より単純な設計よりも複雑で、初期コストが高くなります。しかし、この初期投資は、計画外のダウンタイムやメインシャフトベアリングアセンブリの完全な交換に関連する、はるかに大きな費用を防ぎます。
オペレーションに最適な選択をする
ミキサーのシャフト端シールの機能を理解することは、信頼性が高く収益性の高いプラントを運営するための鍵となります。
- 主な焦点が稼働時間の最大化である場合： メーカーの推奨事項に基づいて、シャフト端シールの点検、潤滑、交換のための厳格な予防メンテナンススケジュールを実装します。
- 主な焦点が長期コストの削減である場合： 常に高品質のOEM仕様のシールキットを使用します。安価なシールのわずかな節約は、ベアリング故障のコストと比較すると無視できます。
- 主な焦点が日々のトラブルシューティングである場合： シャフト端からの目に見える漏れは、緊急の警告として扱います。これは、外側のシールが故障し、内側のシールが攻撃を受けていることを示しています。
シャフト端シールを重要でエンジニアリングされたシステムとして見なすことが、信頼性の高いコンクリート混合オペレーションの基盤となります。
概要表：
| シールコンポーネント | 材質 | 主な機能 |
|---|---|---|
| 外側シール | 耐摩耗性ゴム | 大量のスラリーと大きな粒子をブロック；第一防御線。 |
| 内側シール | 耐久性のある鋼鉄 | 高圧の微細なグリットに耐える；ベアリングを保護する最終バリア。 |
GARLWAYの堅牢なシールソリューションで、投資を保護し、稼働時間を最大化しましょう。
建設機械の専門家として、GARLWAYは、信頼性の高いシャフト端シールがコンクリートバッチプラントおよびミキサーの性能において果たす重要な役割を理解しています。当社の高品質なOEM仕様のシールキットは、最も過酷な条件に耐えるように設計されており、世界中の建設会社や請負業者が高額なダウンタイムやベアリング故障を回避するのに役立ちます。
オペレーションをスムーズに稼働させるために—今すぐ専門家にお問い合わせいただき、お客様の機器に最適なシールソリューションについてご相談ください！

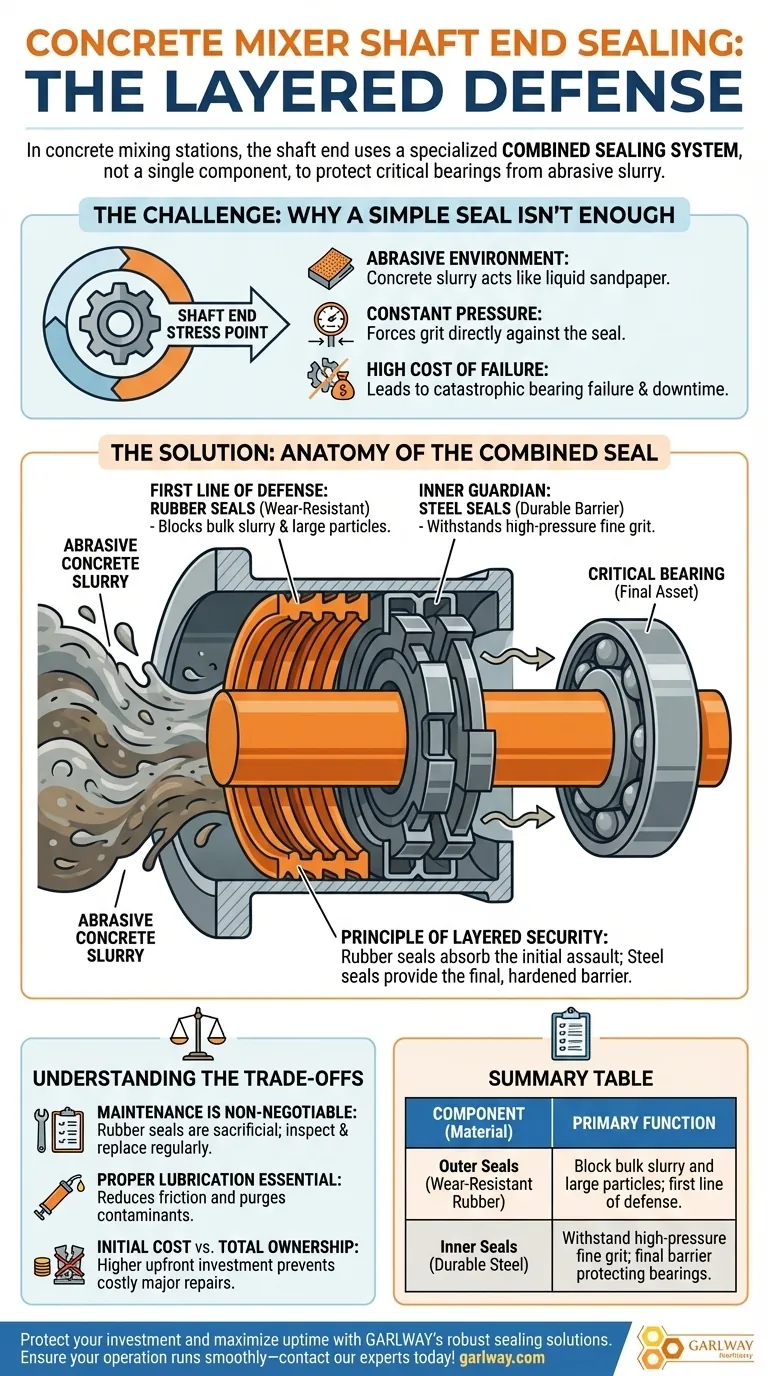

ビジュアルガイド
